미니 온실 만들기

몇 년째 겨울마다 사용 중인 미니 온실입니다.

요즘은 검색해 보니 관련 제품이 많이 판매하는 것 같아요.

처음 만들 당시에는 판매되는 제품이 없어서 자작했는데요. 기록을 위해서 글 올립니다.

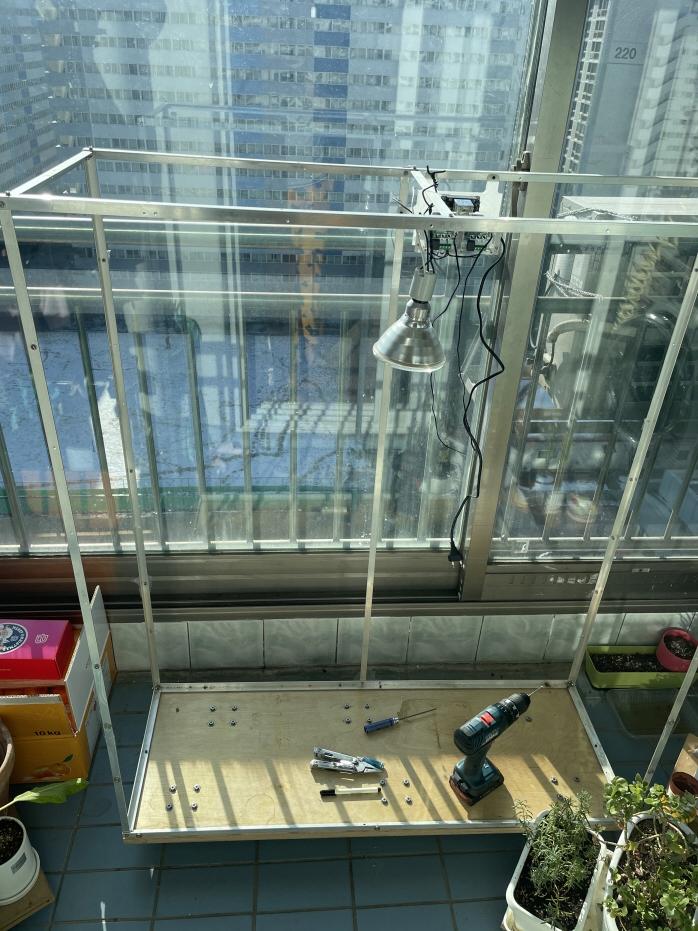

알루미늄 프레임으로 사각형 모양 프레임을 만들었구요. 문구점에서 파는 비닐로 덮었어요.



미니온실 만들기



아파트 베란다에 사용 중입니다.

바닥은 이동이 편리하도록 바퀴를 달아서 베란다에서 옮기기 편해요.

두꺼운 합판을 바닥으로 사용했어요.

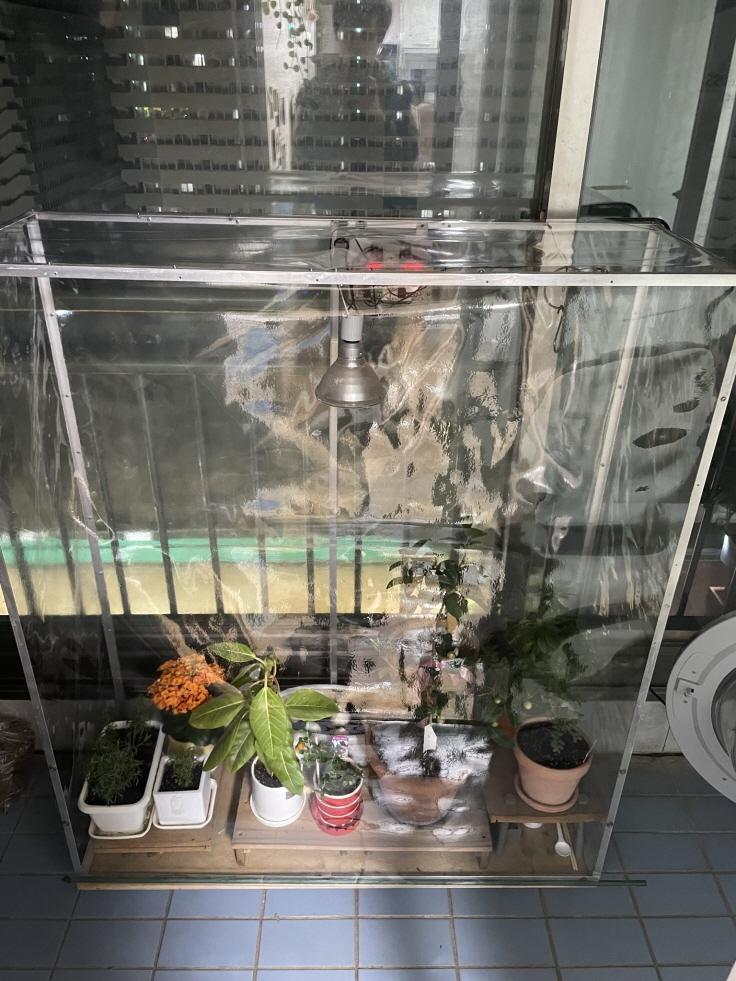

비닐커버를 덮어 놓은 상태

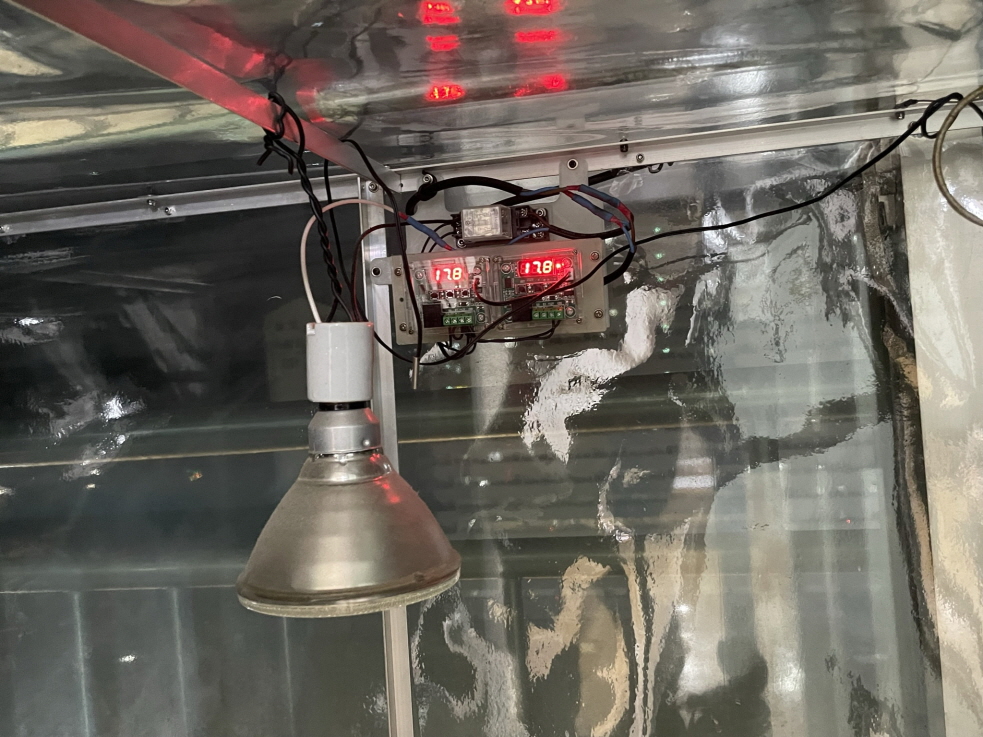

온도센서 두 개를 사용하여 온실 내부와 온실 외부의 온도 차 확인이 가능합니다.

온실 내부의 온도가 내려가면 설정된 온도 값에 자동으로 발열 전구 불이 들어옵니다.

발열 전구는 220v를 사용하기 때문에 안전을 위해 별도의 릴레이(계전기)를 달아 줬어요.

전면 비닐커버를 열어놔서 안쪽과 바깥쪽의 온도가 같아요

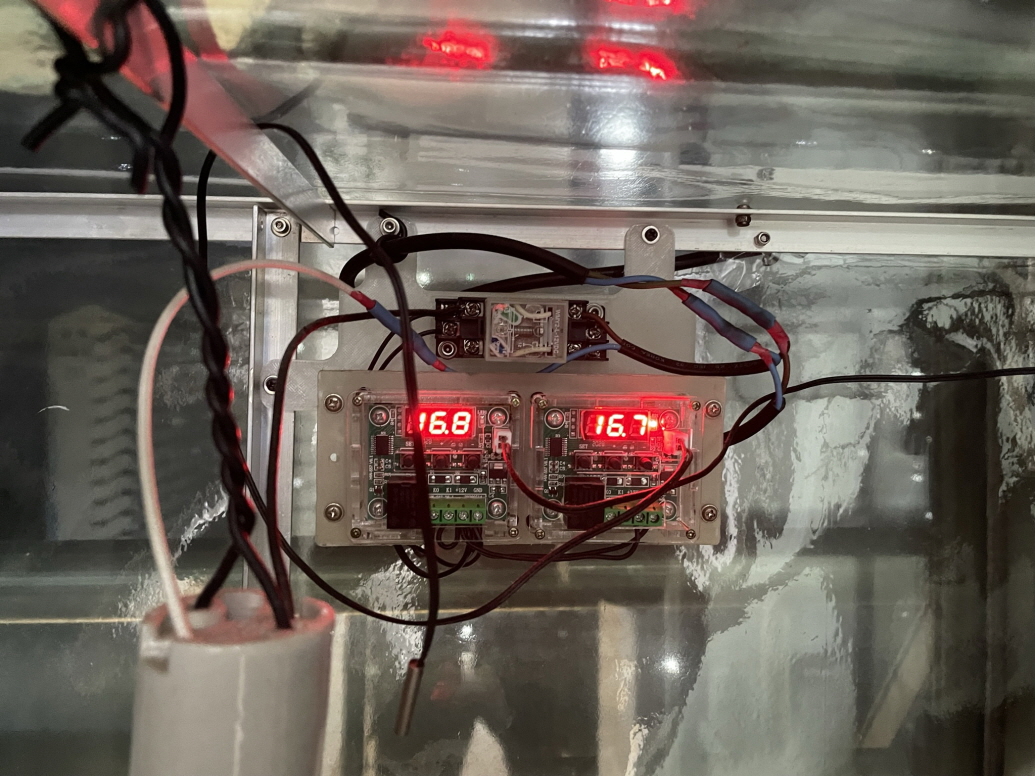

온도센서는 많이 사용하는 W1209 제품을 사용하였습니다.

W1209(디지털 온도제어 컨트롤러)는 정말 편리하고 사용하기 쉬운 모듈입니다.

온도설정이 쉽고 온도 값이 정확해요. 내장된 릴레이에 전구나 모터를 달면 유용하게 전자제품을 제어할 수 있는 모듈입니다.



설정된 온도값으로 온도가 내려가면 발열전구가 점등 합니다.(릴레이 작동)



설정해 둔 온도에 자동으로 발열 전구가 켜지고, 온실 내부가 따뜻해져서 설정된 온도로 올라가면 자동으로 전구가 꺼져요.

한겨울에 저녁때쯤 되면 릴레이가 작동해서 “딸깍” 소리를 내며 켜졌다 꺼졌다 반복하다가 아침에 꺼져요.

미니 온실 덕분에 베란다에서 키우는 식물들이 추운 겨울에도 따뜻하게 지냅니다.

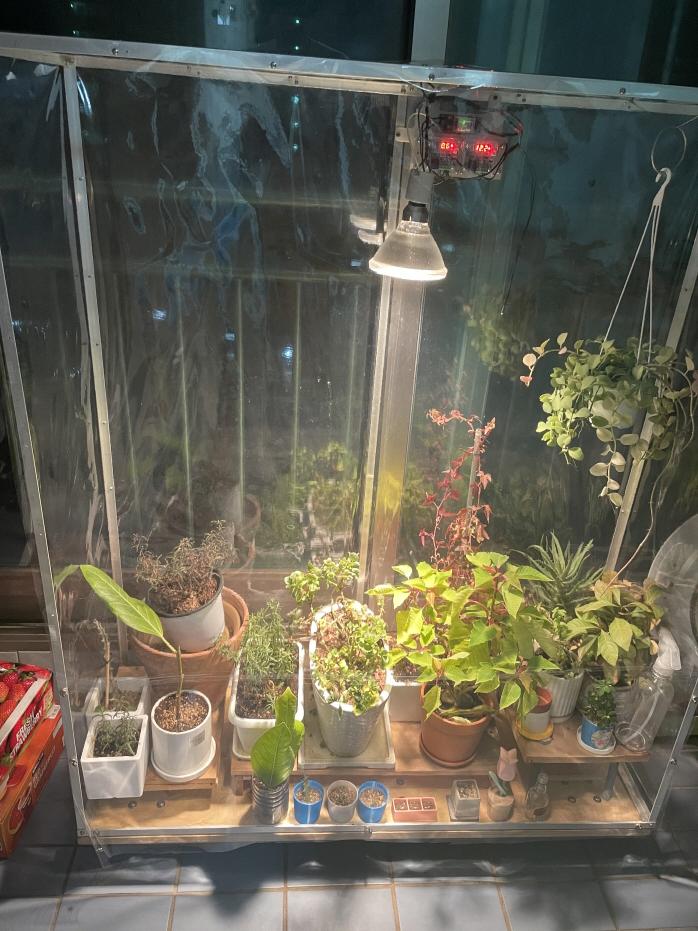

전구가 켜진 상태



온실에 사용된 발열전구는 일광전구IR125(적외선전구)250w 제품입니다.

아래링크 참고 바랍니다.

발열전구 IR125(적외선전구) 250W /베란다 온실용 열 전구 사용
