DC선풍기 리모콘 선풍기로 개조하기 12V HIKO 하이코 캠핑용 선풍기 전동 배터리

캠핑용이나 산업현장에서 사용하는 휴대용DC선풍기입니다.일반 USB충전하여 사용하는 소형 선풍기가 아니고 전동공구용 배터리를 사용하는 선풍기인데요. 전동공구 많이 사용하시는 분들은 유용하게 사용하는 하이코 선풍기를 리모콘 선풍기로 개조해 봤어요.

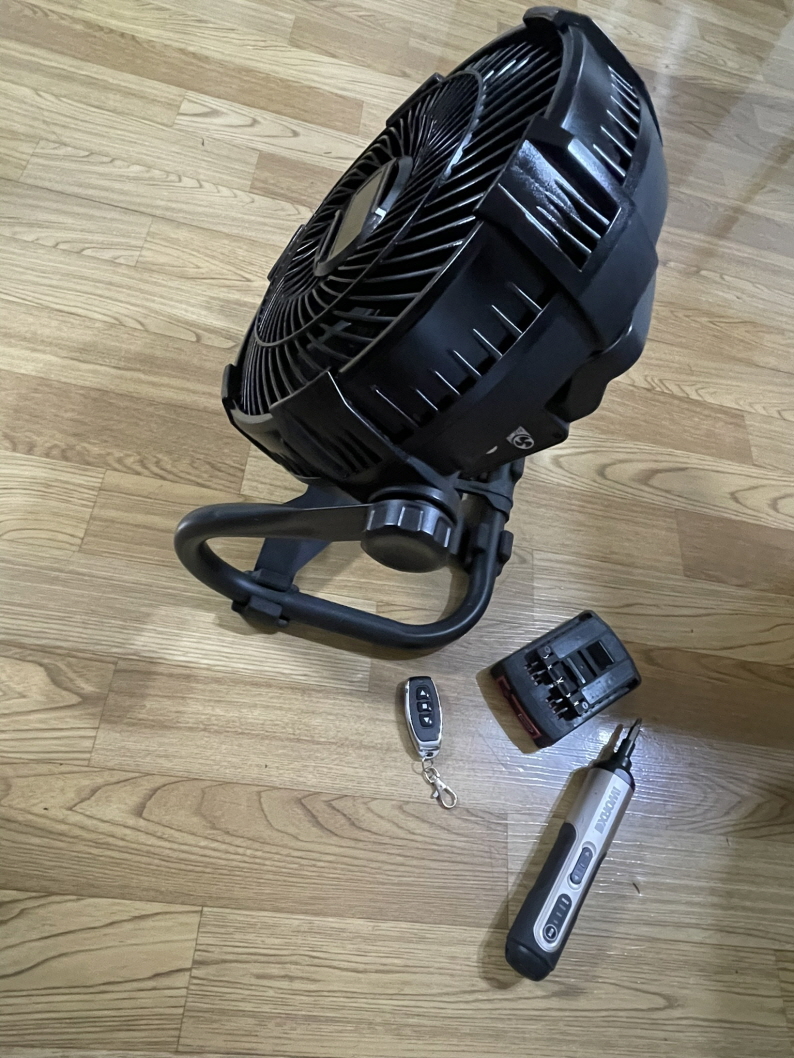

하이코 선풍기

마끼다 전동공구용 배터리로 사용하는 모델인데요. 보쉬 배터리로도 충분히 사용 가능합니다. 앞쪽 커버가 노란색이지만 검은색이 좋아서 검정색으로 도색했어요.

하이코 선풍기



팔만 뻗으면 켰다, 꼈다, 작동할 수 있지만 조금이라도 편하게 사용하려고 리모컨으로 조작 가능하도록 개조하였습니다. 전용 리모콘이 있는 것은 아니고요. DC모터나 LED 램프를 제어할 수 있는 모듈이 여러 종류 판매하거든요. 그 중에 저렴한 제품으로 구매하여 제어 기판만 교체하면 됩니다. 다용도로 사용할 수 있는 모터제어 모듈인데 DC선풍기에 사용하면 좋을 것 같아서 적용해 봤어요.

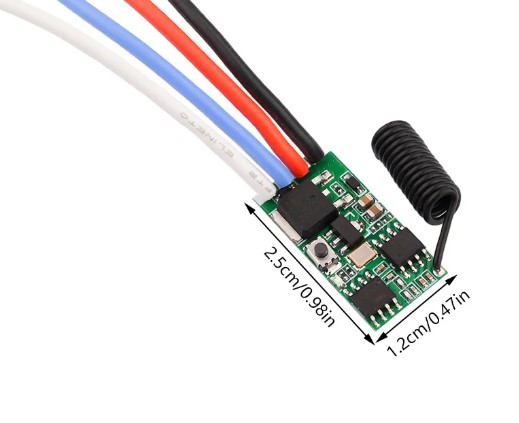

구입한 교체용 모듈



국내 인터넷에 검색해도 되고 알리익스프레스에서 구매해도 됩니다.

모듈은 아래 제품 사용했어요.

제품명: DC3.7V-24V 5A 무선 리모컨 DC 모터 속도 컨트롤러 LED 라이트 PWM 속도 조절 디밍 모듈 [OPEN-ZTH80-183]

알리익스프레스 제품명: DC 3.7V-24V 5A Wireless Remote Control DC Motor Speed Controller LED Light PWM Speed Regulation Dimming Module with Remote

국내쇼핑몰과 알리익스프레스

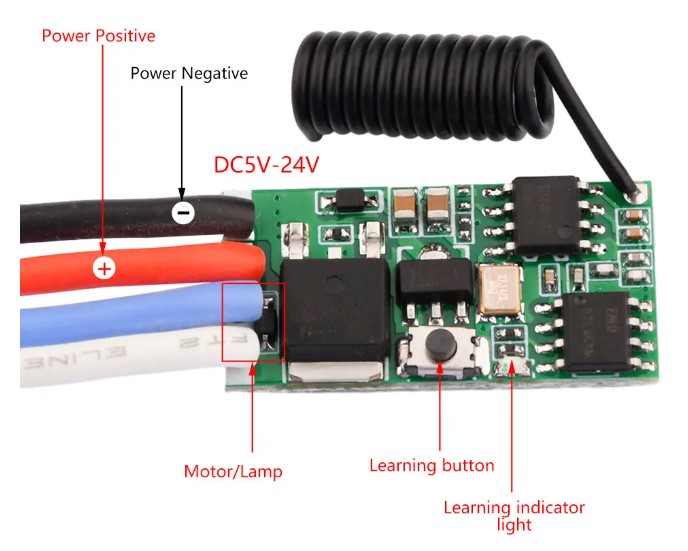

모듈 사양

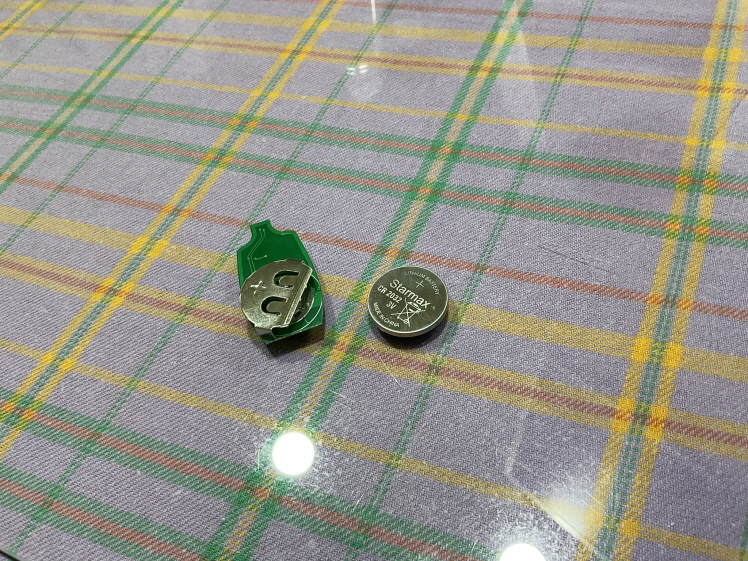

리모콘이 작동 안 되서 열어보니 배터리가 안 들어있네요. 리모콘 배터리는 CR2032 버튼셀 별도 구매하여 끼우면 됩니다. 다이소에서 쉽게 구매 가능해요.

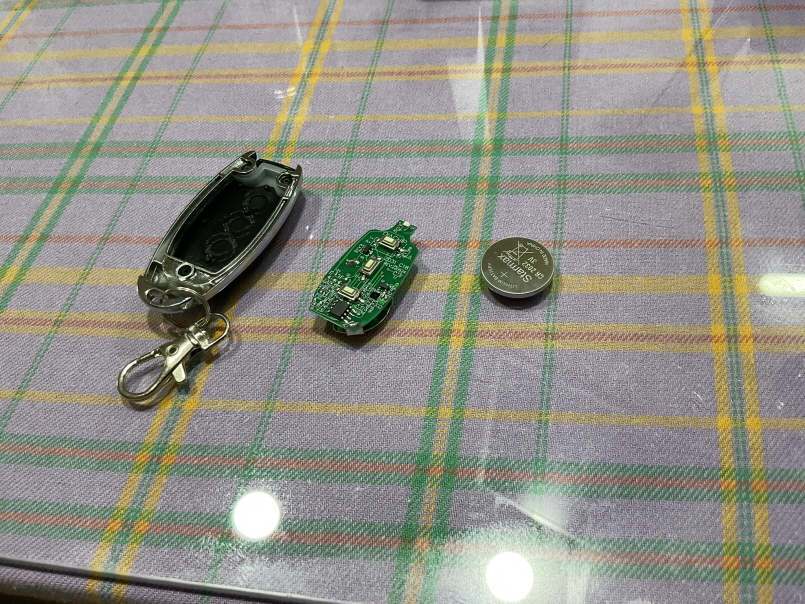

리모콘 배터리 끼우기 CR2032 버튼셀

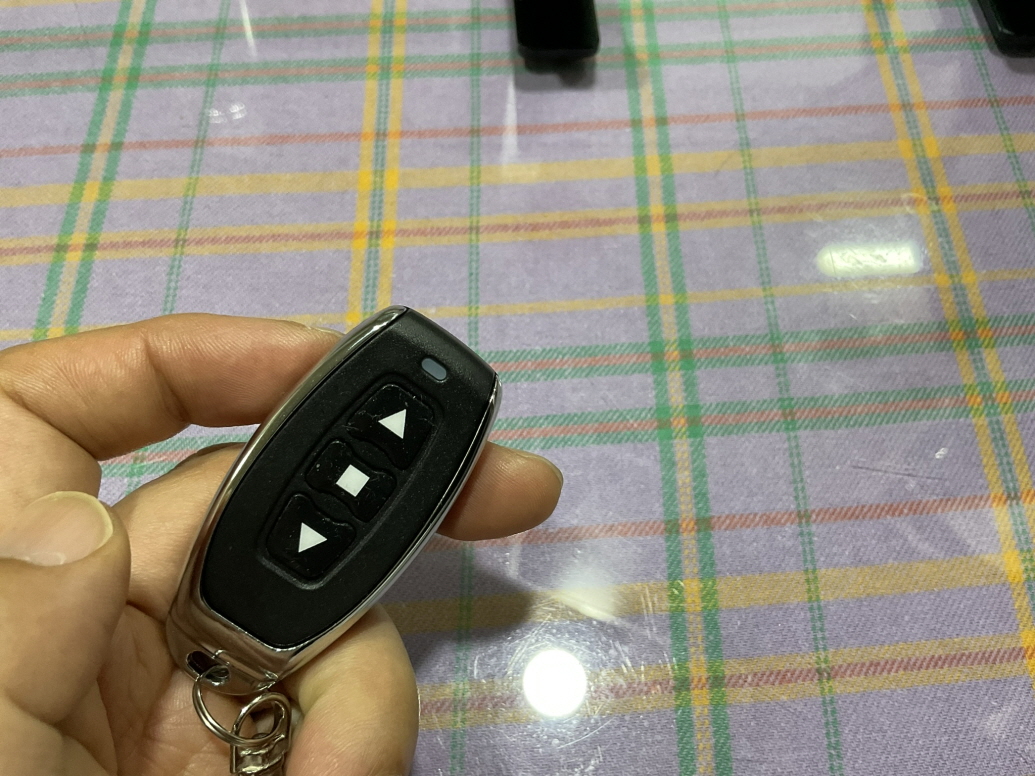

리모콘은 자동차 스마트키 모양으로 생겼네요. 스위치는 3개 있는데요. 가운데 스위치가 on, off이고요. 위, 아래 스위치가 선풍기의 강, 약을 조절할 수 있는 스위치입니다.

자동차 스마트키, 원격시동키 모양으로 생긴 리모콘

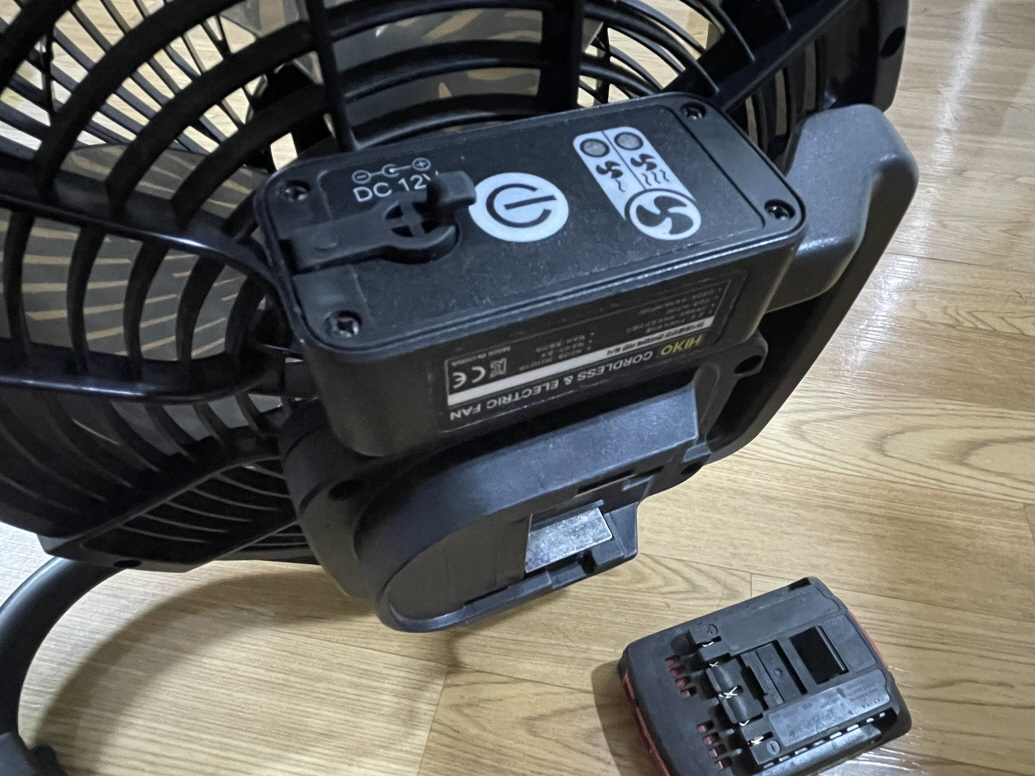

하이코 선풍기의 뒤쪽측면에 있는 제어박스를 열고요. 기존 모듈을 제거합니다.

기존 모듈



선이 4가닥이 있는데요. 배터리의 +. -선과 모터로 가는 +, -선입니다.

기존 모듈 제거

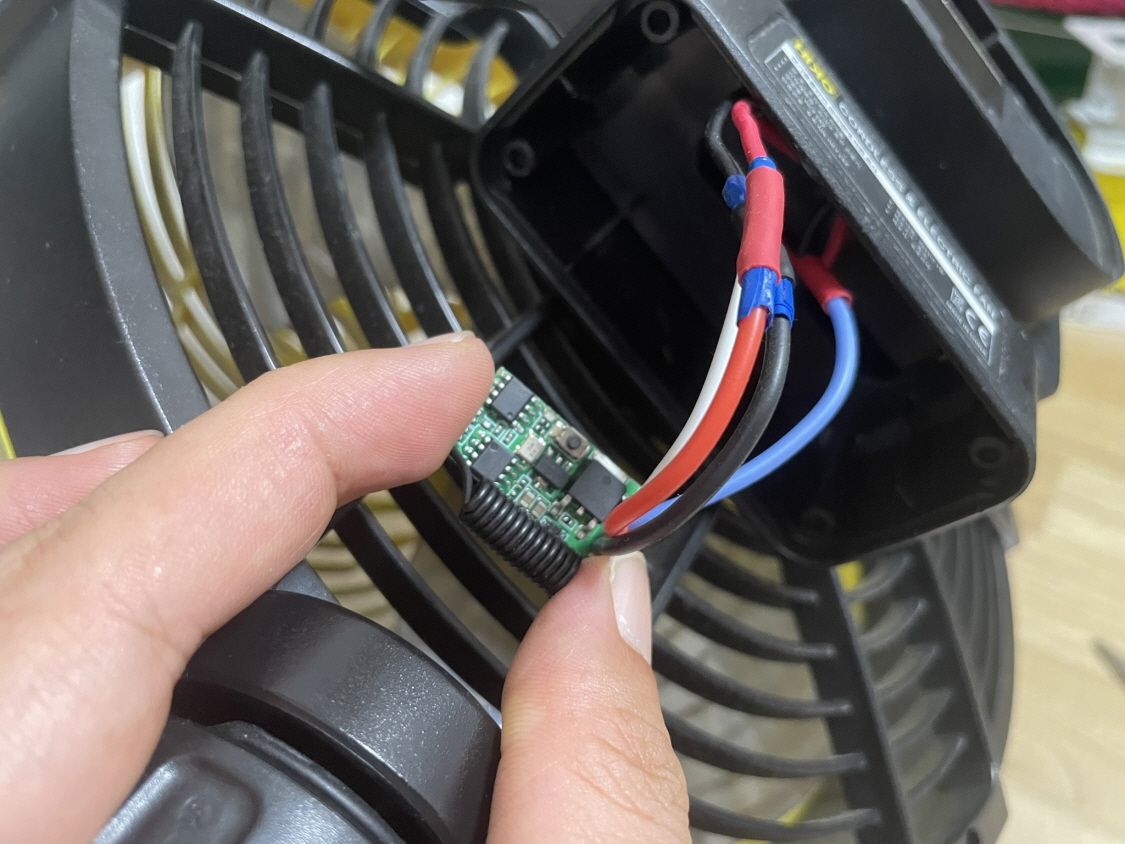

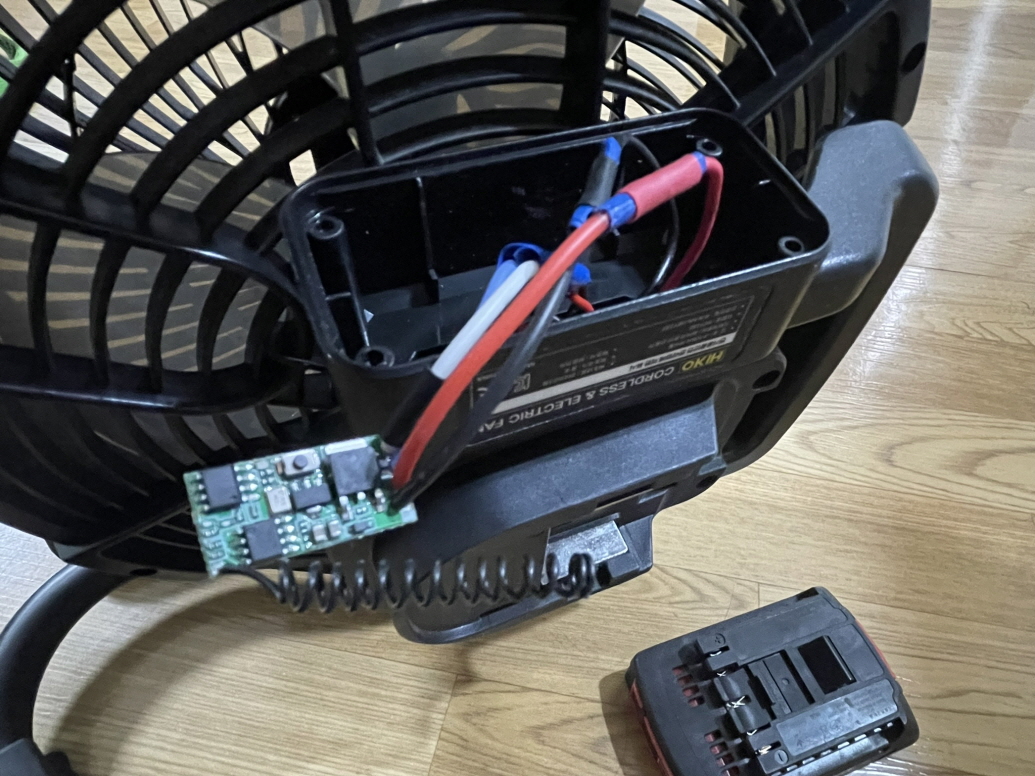

새로 구입한 모듈에도 전원과 부하에 맞게 선을 연결해 줍니다.

모듈 교체 완료



배터리를 연결하고 잘 작동하는지 테스트하니 생각했던 대로 너무 만족스럽게 작동합니다.





처음에 리모콘과 페어링 한 번만 해주면 돼요. 모듈에 있는 스위치만 한번 누르고 리모콘 스위치를 누르면 간단하게 페어링 됩니다.

다시 제어박스의 뚜껑을 닫으면 마무리됩니다.



제어박스 뚜껑에 있는 스위치와 LED, 별도DC전원 커넥터는 사용 못해요. 리모컨으로만 작동해야 합니다. 리모콘 잃어버리면 선풍기는 작동 못해요.



성능은 마음에 쏙 들정도로 잘 작동합니다. 속도조절도 전에 쓰던 순정 모듈보다 큰 폭으로 조절되네요. 더 느리게 회전할 수도 있고 더 세게 작동할 수도 있어요.

캠핑 가서나 야외에서 좀 더 편리하게 사용할 수 있게 되었네요.
