USB-C의 이해/ 특징, 핀맵

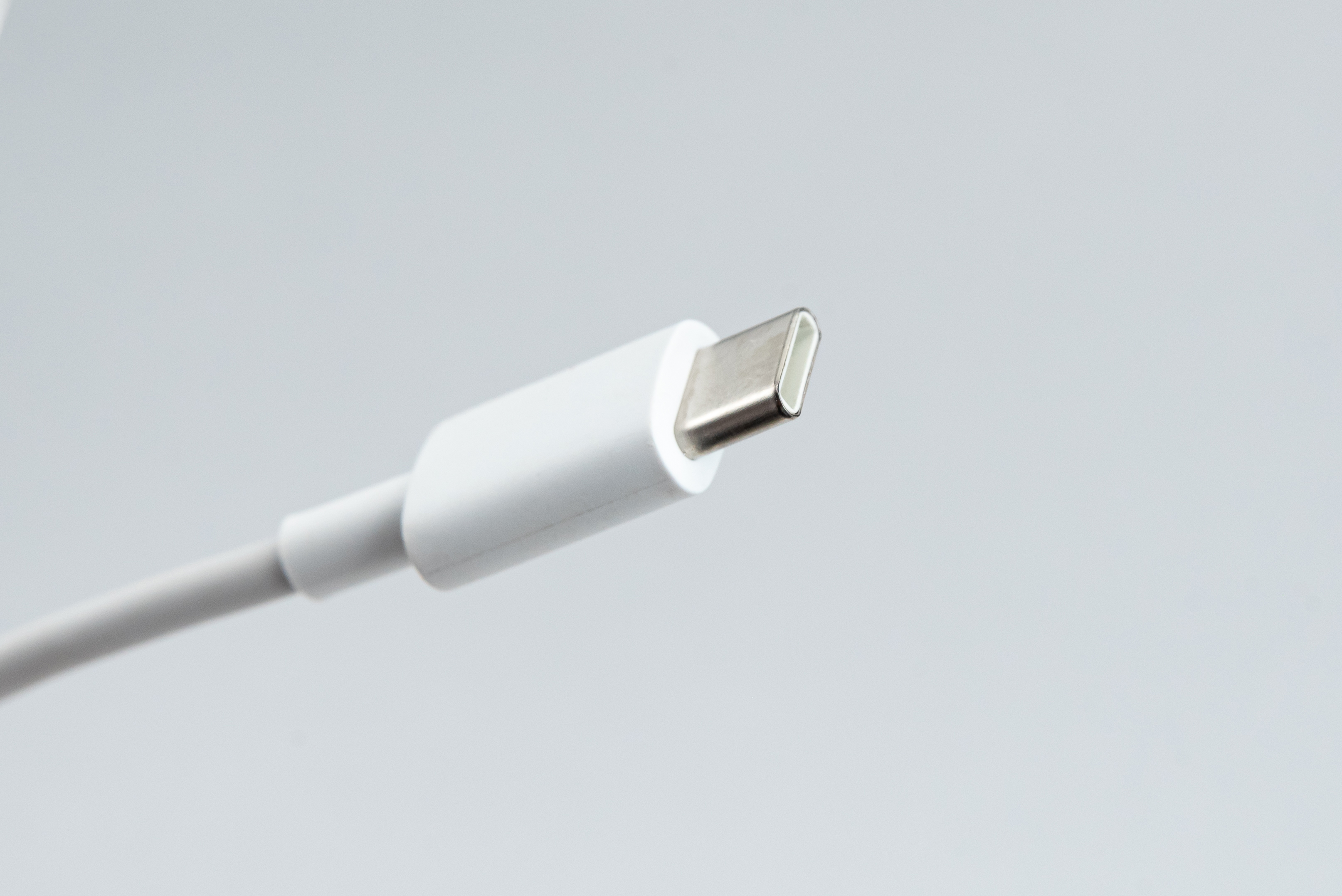

USB-C 콘넥터

USB-C의 특징

USB-C, 또는 USB Type-C는 USB (Universal Serial Bus) 규격의 한 형태로, 다음과 같은 주요 특성이 있습니다.



양방향 플러그: USB-C는 어떤 방향으로든 플러그를 연결할 수 있습니다. 즉, 플러그의 위 아래를 구분할 필요가 없습니다. 이러한 특성은 사용자의 편의성을 높여줍니다.

고속 데이터 전송: USB-C는 USB 3.1 규격을 지원하며, 이를 통해 최대 10Gbps의 데이터 전송 속도를 지원합니다. 이는 이전 USB 규격에 비해 상당히 빠른 속도입니다.

USB 2.0 호환성: USB-C 포트는 기본적으로 USB 2.0을 지원합니다. 따라서 USB 2.0 장치(마우스, 키보드 등)를 연결하는 데 사용할 수 있습니다.

USB 3.0/3.1/3.2 호환성: USB-C 포트는 높은 전송 속도를 제공하는 다양한 USB 3.x 표준과 호환될 수 있습니다. 이는 데이터 전송 속도가 빠른 하드 드라이브, 외장 SSD, USB 플래시 드라이브 등을 연결할 때 유용합니다.

Thunderbolt 호환성: 몇몇 USB-C 포트는 Thunderbolt 기술을 지원합니다. Thunderbolt는 더 높은 대역폭과 데이터 전송 속도를 제공하여 4K 이상의 화면 출력, 외부 그래픽 카드 연결, 대용량 파일 전송 등에 사용됩니다.

전력 공급 및 충전: USB-C는 USB Power Delivery (USB PD) 규격을 지원합니다. 이를 통해 최대 100W의 전력을 전달할 수 있습니다. 이는 노트북 같은 대형 기기를 충전하는 데 충분한 용량입니다.

다양한 용도: USB-C는 데이터 전송, 전력 전달 뿐만 아니라, 오디오, 비디오 신호의 전송도 지원합니다. 따라서 HDMI, DisplayPort, VGA 등 다양한 인터페이스로 변환하는 어댑터를 사용하여 모니터, TV, 프로젝터 등에 연결할 수 있습니다.

-      비디오 출력: 디스플레이포트 알트 모드(DP Alt Mode)를 사용하여 모니터나 프로젝터 등과 연결하여 화면을 출력할 수 있습니다.

-      오디오 출력: USB-C 포트는 오디오 출력을 지원할 수 있습니다. 이를 통해 이어폰이나 헤드폰을 연결하여 사운드를 출력할 수 있습니다.







참고로, 모든 USB-C 포트가 위의 기능을 모두 지원하는 것은 아닙니다. 기기에 따라 지원되는 기능이 다를 수 있으며, 때로는 특정 기능을 사용하기 위해 제조업체나 기기의 설정에서 추가적인 지원이 필요할 수도 있습니다. 따라서 사용하려는 USB-C 기기의 사용 설명서나 제조업체의 웹사이트를 참조하여 해당 기기의 포트맵을 확인하는 것이 좋습니다.

USB-C는 그 적용 범위와 다양성, 그리고 향후 지향성 때문에 현재 많은 제조사들이 채택하고 있는 인터페이스입니다. 그러나 USB-C만으로는 그 성능이 제한되므로, 특히 고성능을 필요로 하는 기기에서는 USB 3.1이나 Thunderbolt 3 등의 고속 인터페이스와 결합하여 사용되곤 합니다.



USB-C 핀맵(WIKIMEDIA COMMONS)

USB-C 핀맵 설명

USB-C는 24개의 핀으로 구성된 커넥터로서, 다양한 기능과 프로토콜을 지원하기 위해 이러한 핀들이 사용됩니다. USB-C 핀맵은 각 핀이 어떤 용도로 사용되는지를 설명하는 것입니다. 하지만 정확한 USB-C 핀맵은 USB-C 스펙의 버전과 제조사의 구현에 따라 다를 수 있습니다. 여기서는 일반적으로 사용되는 USB-C 핀맵을 설명하겠습니다.

기본적인 USB-C 핀맵은 다음과 같습니다:



VBUS (전원 공급): USB-C 커넥터의 전원 핀으로서, 이 핀을 통해 전력이 공급됩니다.

GND (접지): 전원을 공급하는 VBUS 핀의 접지 핀입니다.

D+ / D- (데이터): USB 2.0 통신용 데이터 핀으로서, 이 핀들을 통해 데이터가 전송됩니다.

SBU (Sideband Use): 이 핀들은 USB-C의 측면에서 추가적인 신호를 전송하는 데 사용됩니다.

Configuration Channel (CC): CC 핀은 USB-C 잭이 타입-C 케이블에 연결되었는지 여부를 감지하고, 커넥터 타입 및 충전 및 데이터 프로토콜 결정에 사용됩니다.

VCONN (전원 공급): VCONN은 USB-C 연결 중에 특정 기기나 케이블을 위해 전원을 공급하는 데 사용됩니다. CC핀이 VCONN핀의 역할을 하기도 합니다.

AUX (Auxiliary): AUX 핀은 USB-C 커넥터에서 이더넷이나 오디오 등의 추가적인 기능을 지원하는 데 사용될 수 있습니다.



이처럼 USB-C 커넥터는 다양한 기능과 프로토콜을 지원하기 위해 여러 핀들을 사용합니다. 따라서 사용하려는 기기나 케이블의 사양서나 설명서를 확인하여 해당 기기의 정확한 핀맵을 확인하는 것이 중요합니다. 또한 핀맵은 USB-C 스펙의 버전에 따라 다를 수 있으므로 유의해야 합니다.
