[미니 PC 만들기-1] NZXT 일체형 수냉 쿨러 크라켄 개조 DIY 호스 자르기 동영상 첨부

일체형 수냉 쿨러

PC용 수냉쿨러는 CPU의 온도를 내려주는 냉각장치로, 공냉쿨러보다 냉각 성능이 좋아서 고사양의 PC를 사용하시는 분들은 많이 사용하실 텐데요.

커스텀 수냉 시스템은 직접 워터블록, 호스, 팬, 라디에이터, 저수지탱크 등을 규격에 맞게 별도 구매하거나 세트로 맞춰서 조립해야 합니다. 하지만 일부 일체형 수냉쿨러로 나오는 제품이 있는데요. 이런 제품은 수냉 부품들을 조립하지 않고 CPU와 PC케이스에 장착만 하면 되기 때문에 편리하게 설치할 수 있어요.

일체형 수냉 쿨러는 호스길이가 정해져 있고, 호스를 심하게 비틀거나 많이 구부리지 못합니다. 그래서 일정한 크기의 PC케이스에 설치하여 정해진 방식으로 설치해야 해요.

일반적으로 고사양 PC조립하면 많이 들 이런 방식으로 간편하게 설치하여 사용할 겁니다.

그런데 커스텀 PC나 자작 케이스 같은 특이한 PC를 조립할 경우 일체형 수냉쿨러는 라디에이터 배치가 어려울 수 있습니다. 호스를 구부리거나 배치하기 어렵기 때문이죠.



NZXT 일체형 수냉 쿨러 크라켄

일체형 수냉쿨러로 유명한 NZXT제품을 개조해 보려고 해 봤어요. 유튜브나 인터넷을 찾아봐도 NZXT제품을 개조하는 영상이나 자료는 많지 않네요. 그래서 직접 개조하여 미니 PC를 만들어 보려고 해요. 머.. A/S같은 건 생각 안해요.

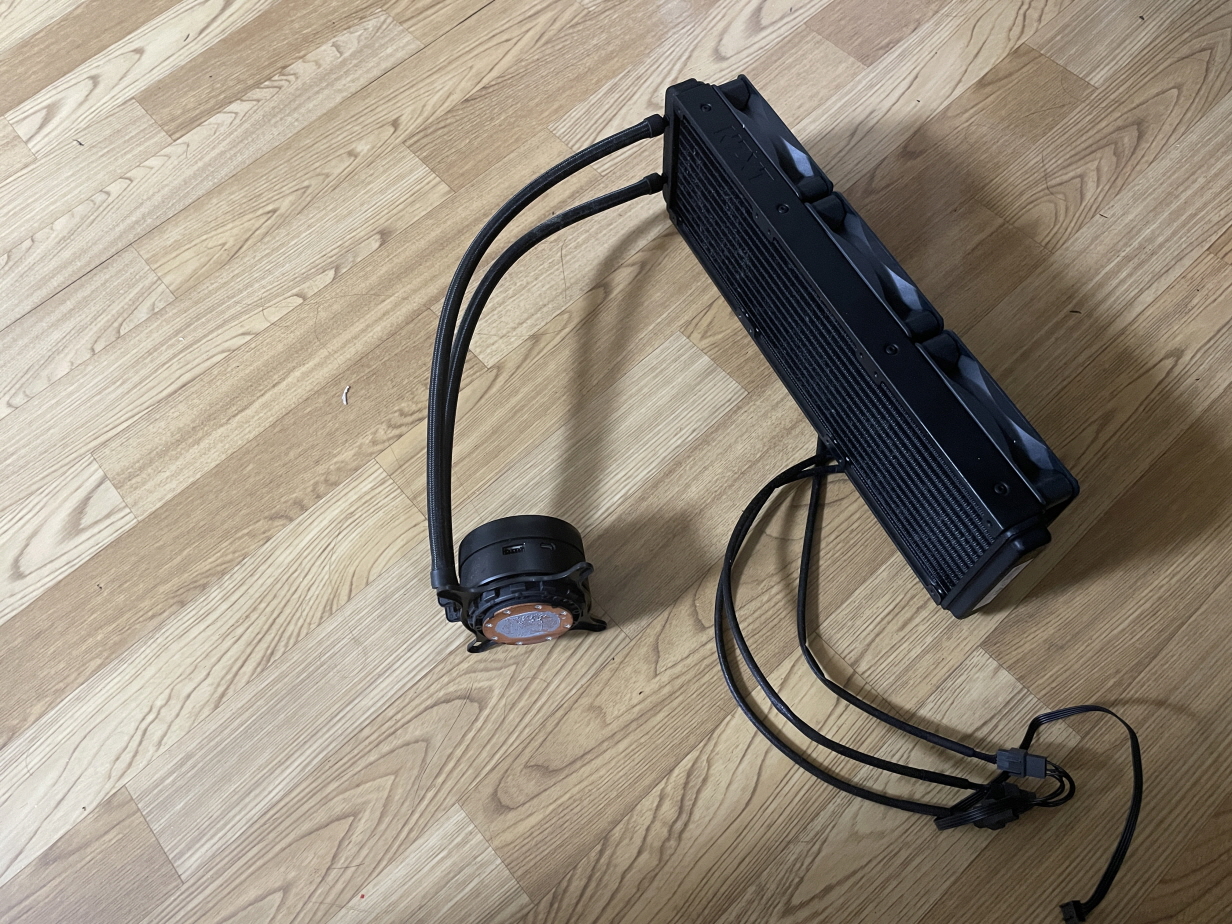

1년 전에 사놓은 NZXT 일체형 쿨러 크라켄이라는 제품입니다.

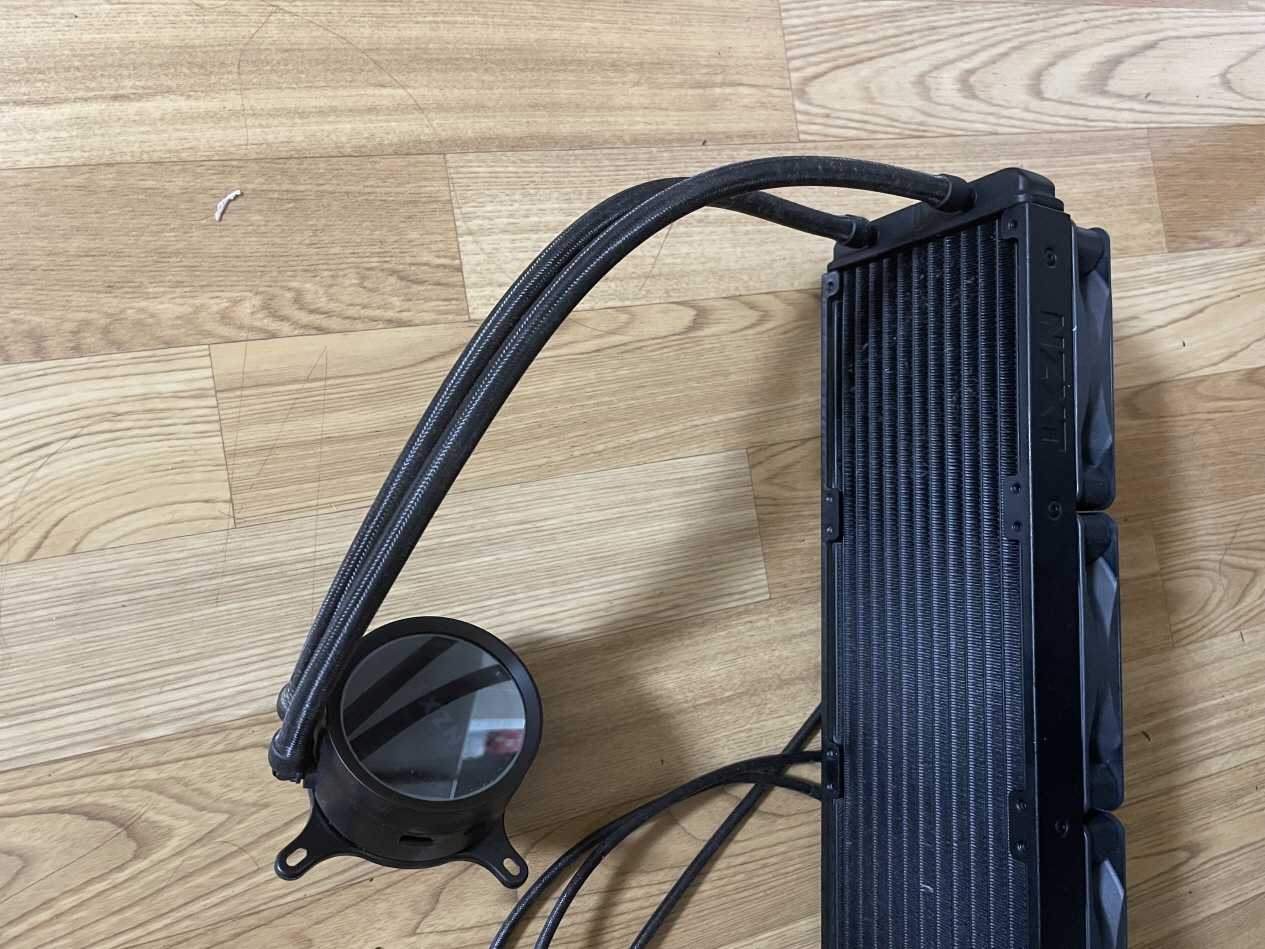

CPU에 장착하는 워터블록과 라디에이터, 팬이 일체형으로 나오는 제품인데요. 워터블럭과 라디에이터가 연결되어 있는 호스는 분리되지 않아요.

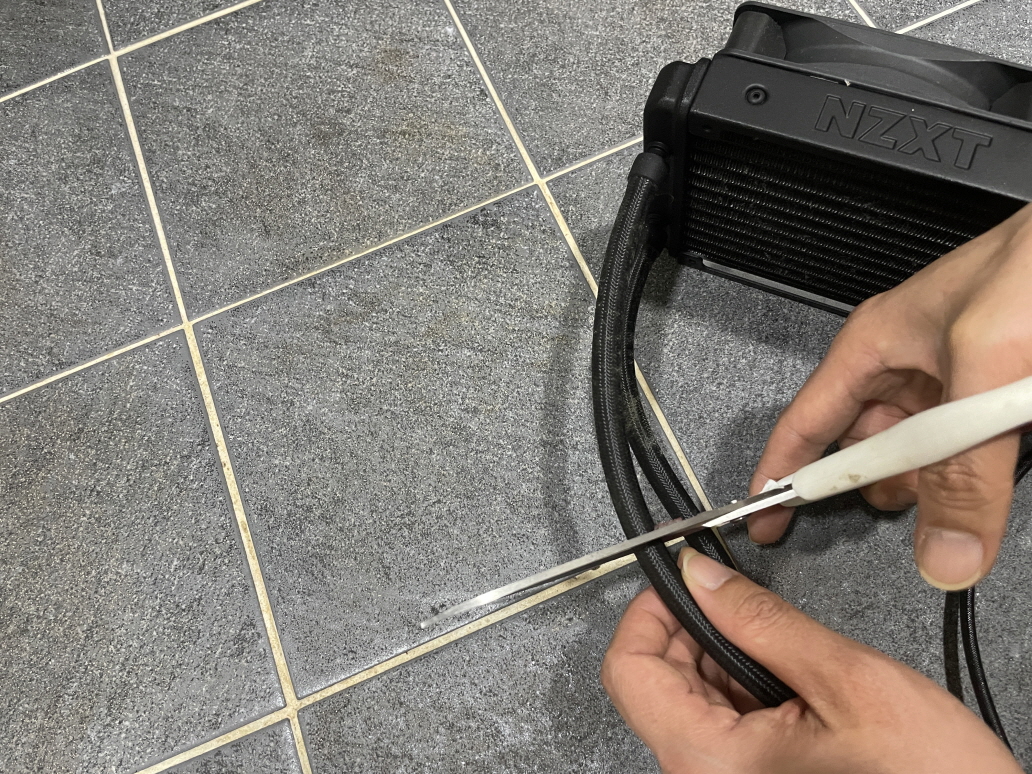

전부터 궁금했던 게 ‘이 호스 안에 있는 냉각수는 꽉 차 있는지? 압력이 높게 되어있는지?’가 궁금했어요. 그래서 호스를 먼저 잘라봤습니다. 동영상 참고하세요.





예상과는 다르게 압력이 높은 것 같지도 않고, 냉각수가 호스 안에 꽉 차 있지도 않네요. 이 정도면 냉각성능이 좀 떨어지지 않을까 의문도 듭니다.

워터블록과 라디에이터의 호스를 두 개다 완전히 제거했어요. 새로 만드는 PC에는 투명 호스로 바꿔줄 거예요. 그리고 냉각수를 넣어야 하기 때문에 저수지탱크도 추가로 설치해야 해요.

미니 PC이기 때문에 저수지탱크도 작은 사이즈가 필요합니다. 알리익스프레스에서 찾아봐야겠어요.

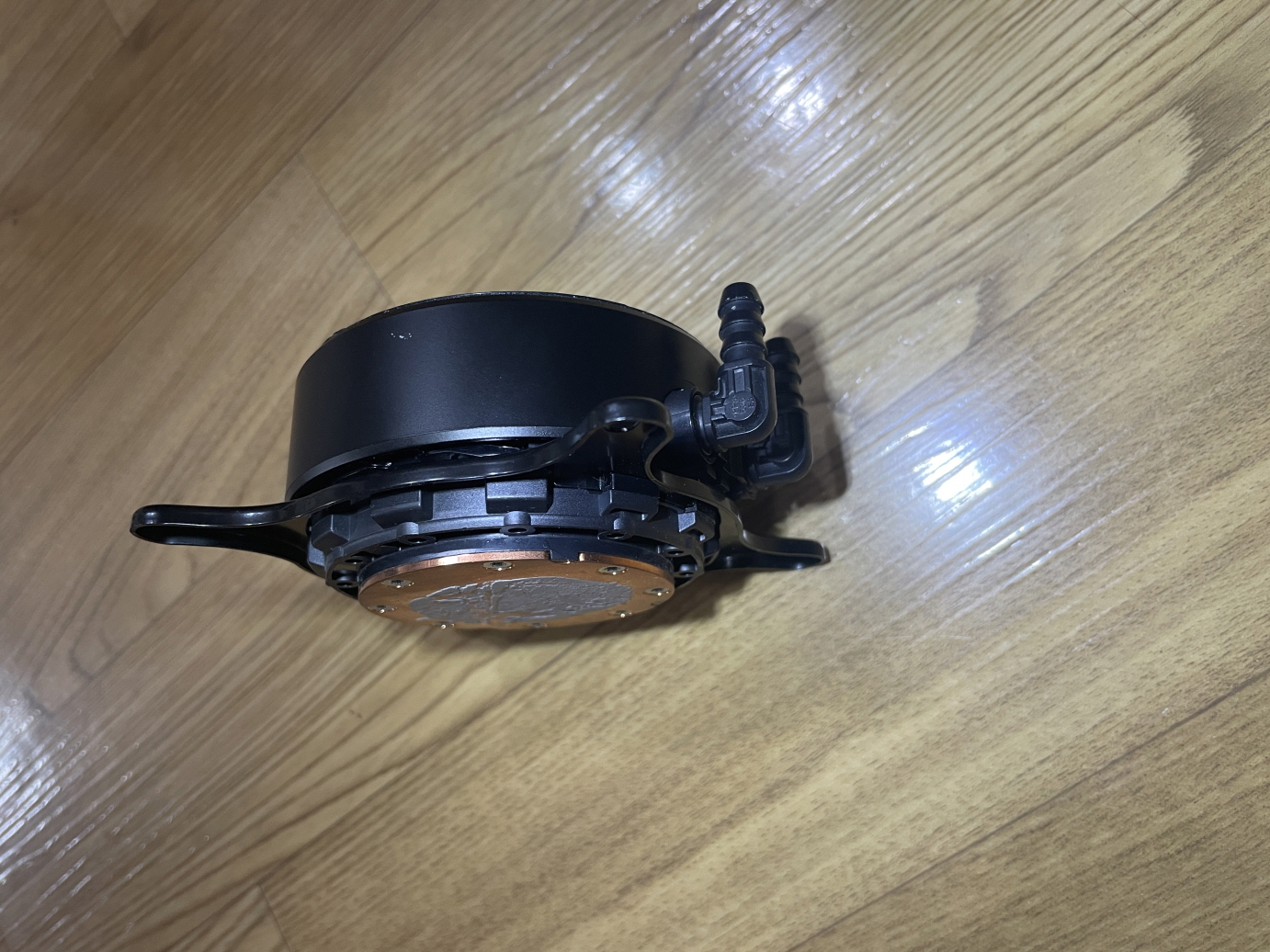

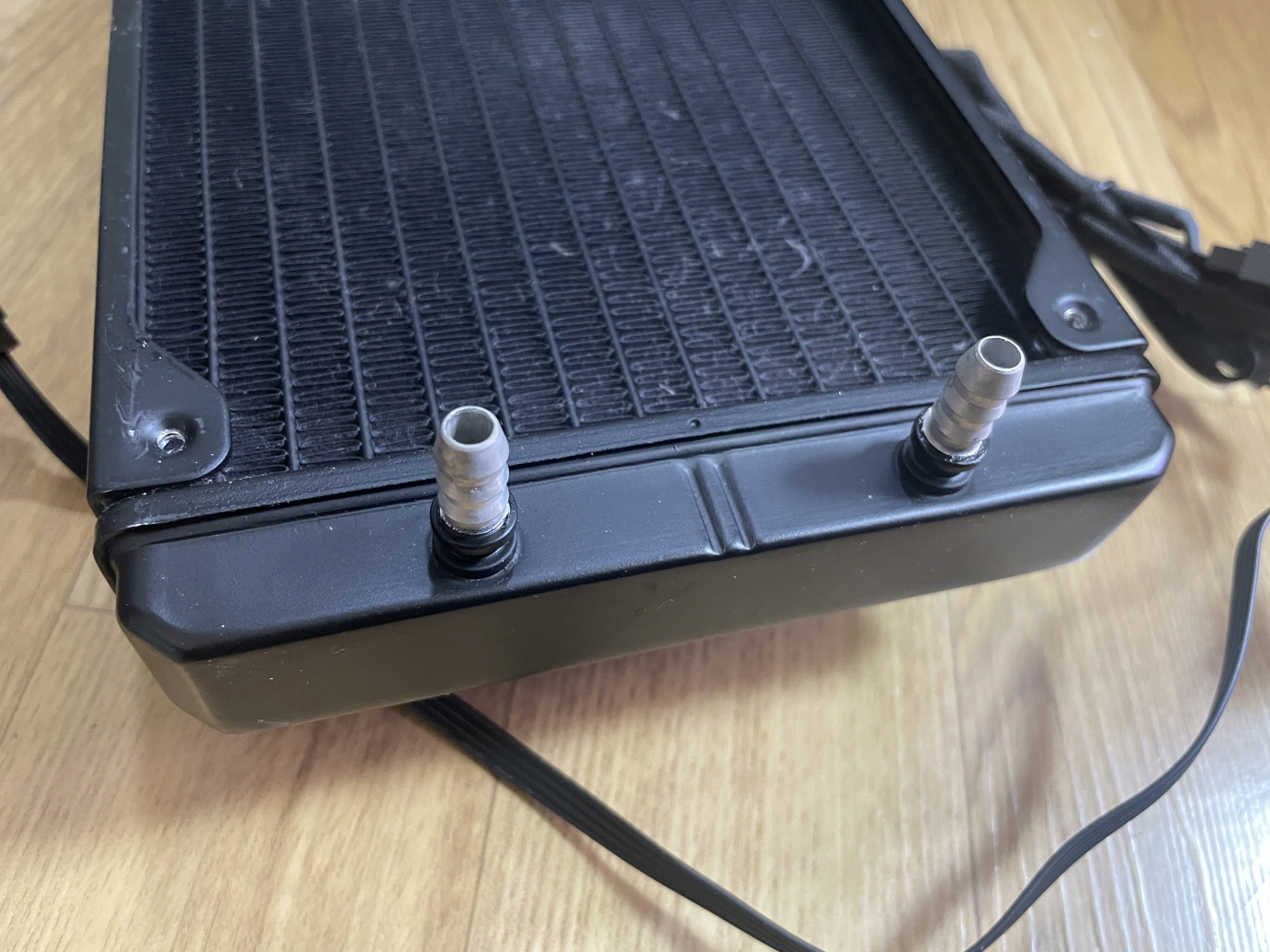

워터블럭과 라디에이터에 있는 호스를 모두 제거했습니다.

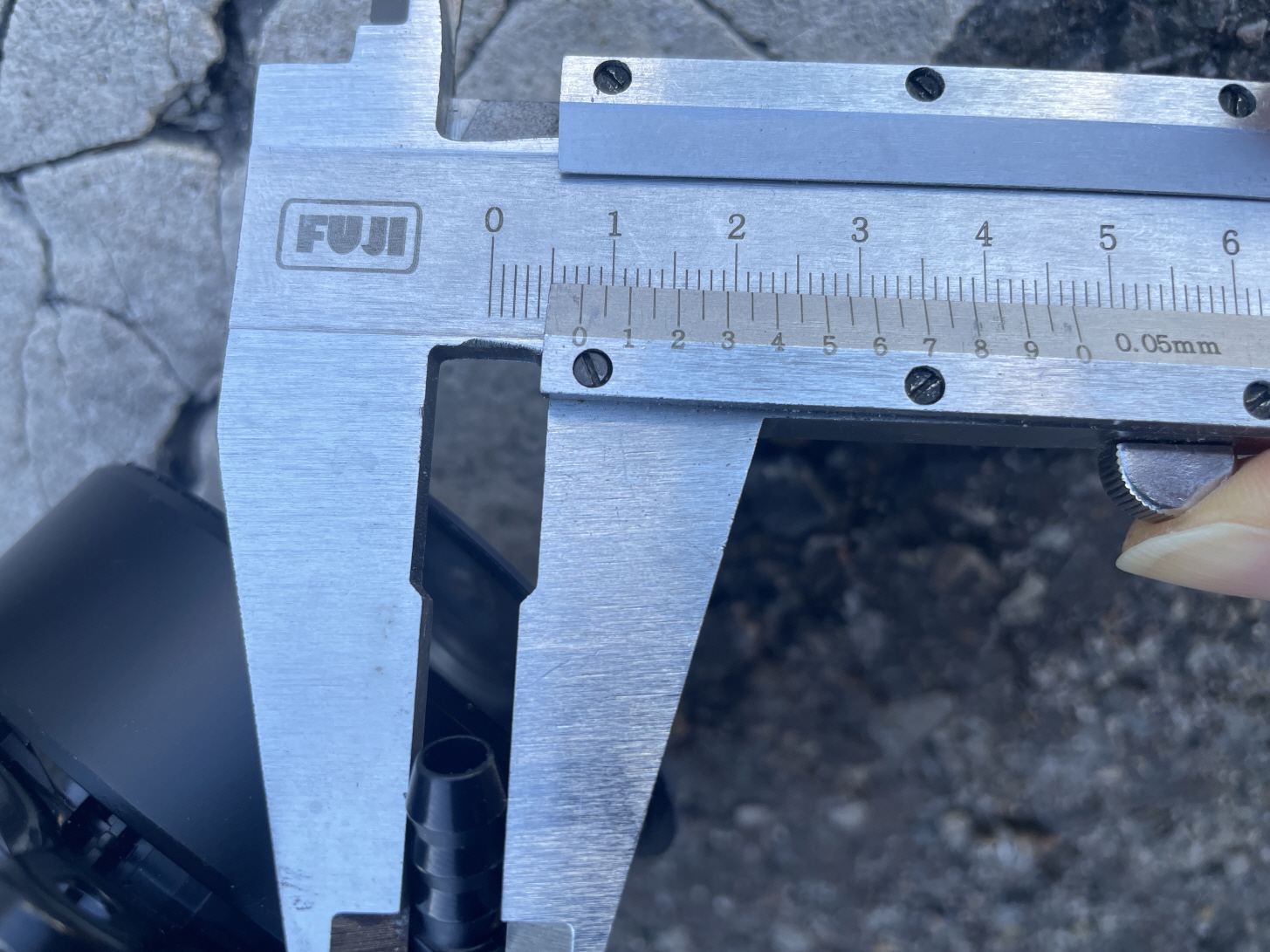

호스가 연결되는 커넥터 지름은 7.5mm입니다.

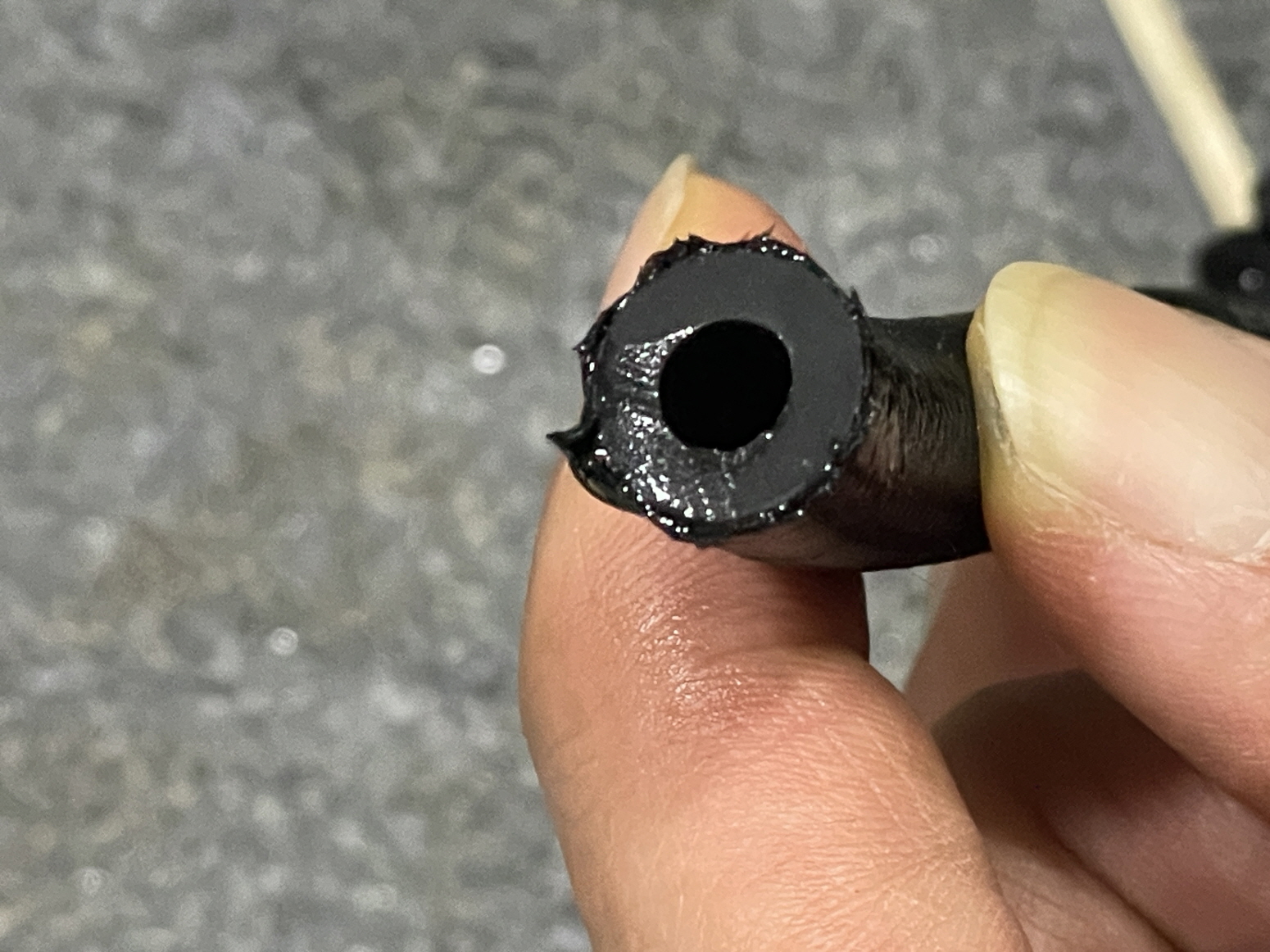

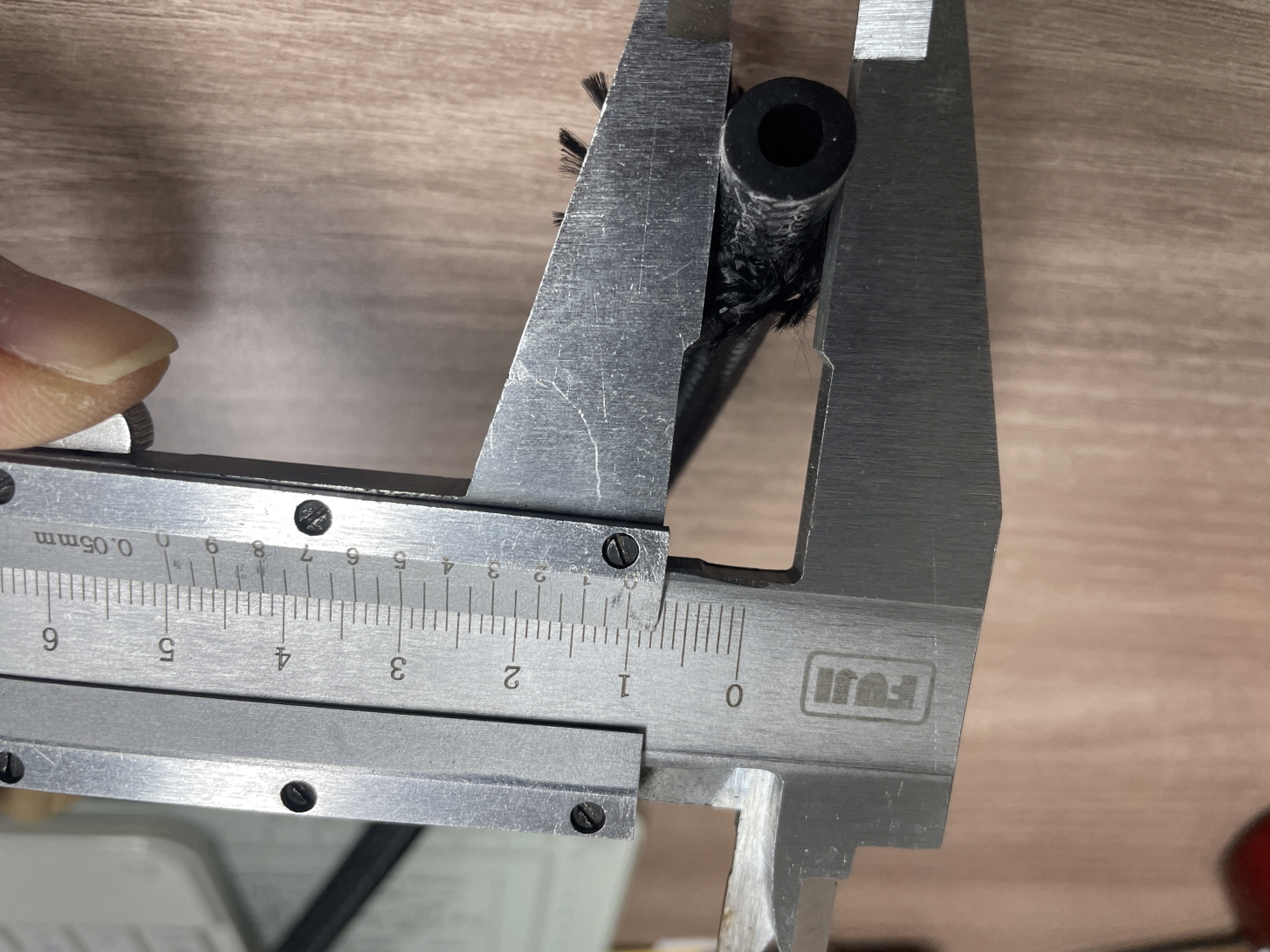

고무호스 안쪽 구멍의 지름은 5mm네요. 외경은 10mm입니다. 상당히 두꺼운 고무호스입니다.

다음으로 필요한 작업은 워터블럭을 좀 더 납작하게 하려고 해요. 너무 두꺼워서 윗부분을 제거하겠습니다. 디스플레이 나오는 모델이 아니기 때문에 떼어내도 돼요.

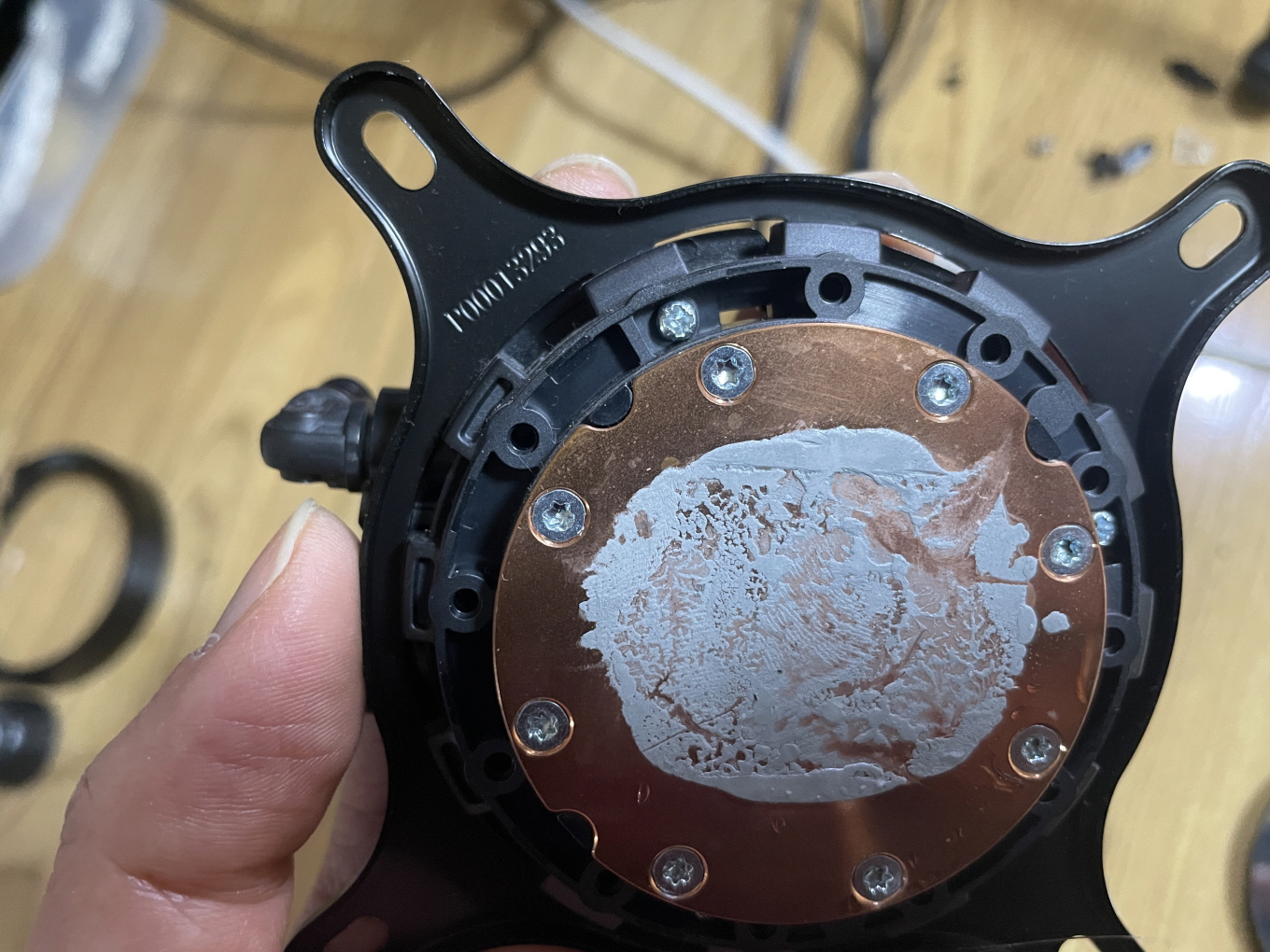

CPU와 접촉되는 구리판 옆으로 작은 피스 3개가 있습니다. 이걸 풀면 워터펌프 위쪽에 있는 커버를 분리할 수 있어요.

워터펌프 부분이에요





덮개만 제거하고 다시 조립해 줍니다. 불필요한 덮개를 제거하니까 조금 납작해졌네요.

이제 호스를 모두 제거하고 워터블럭도 납작하게 만들었으니 알리익스프레스에 주문해 놓은 부품들이 오면 다음 작업과정 정리하여 올리겠습니다.
