[미니 PC 만들기-4] NZXT일체형 수냉 쿨러를 개조하여 커스텀 수냉 시스템으로 만들기

커스텀 수냉 만들기

이전 글에서 미니 ITX PC의 지저분한 전원선을 잘라서 깔끔하게 정리하는 글을 올렸습니다.(아래 링크)

[미니 PC 만들기-3] 파워서플라이 지저분한 전원선 짧게 잘라 정리하기



그리고 미리 준비해 두었던 NZXT일체형 수냉쿨러의 호스를 잘라 냉각수 충전상태와 호스 규격을 조사했었는데요.(아래 링크)

[미니 PC 만들기-1] NZXT 일체형 수냉 쿨러 크라켄 개조 DIY 호스 자르기 동영상 첨부

준비해 두었던 수냉쿨러 부품들에 호스를 다시 연결하여 PC에 장착해 보겠습니다.

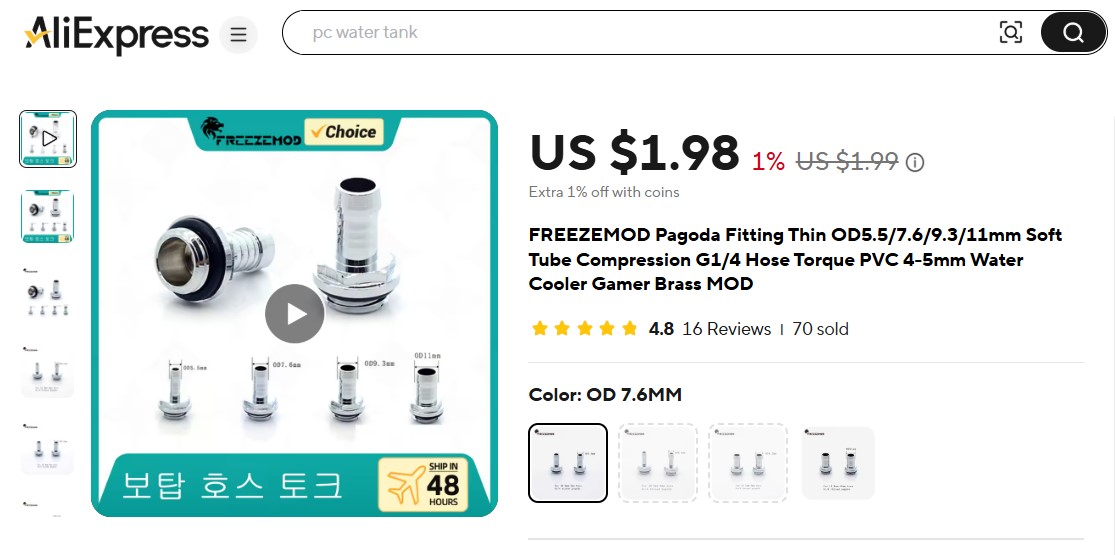

호스와 연결되는 부품을 피팅(fitting)이라고 하는데요. 호스와 피팅 재료들은 모두 알리익스프레스에서 구매하였습니다.

기존에 준비해 놓은 부품들은 라디에이터와 워터블록+워터펌프만 준비되어 있어요.

그럼 여기에 연결하게 될 호스가 필요하고, 냉각수를 보관할 저수지가 필요하고, 이것들을 연결할 피팅 재료가 필요합니다.

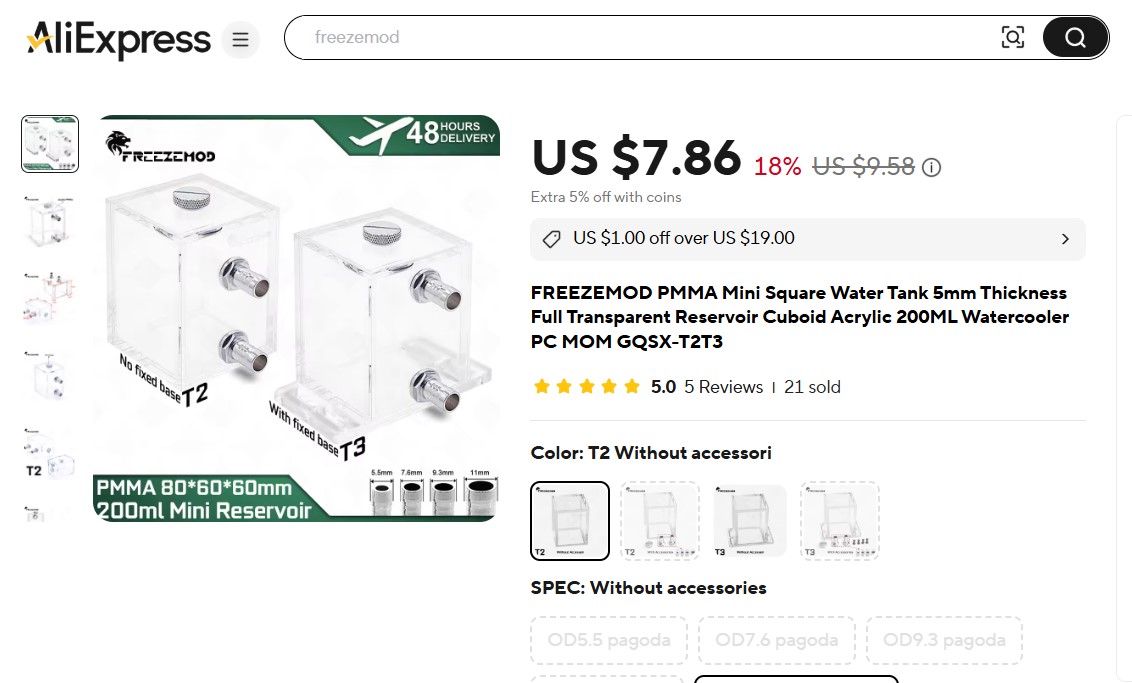

미니 PC이기 때문에 저수지도 작은 사이즈로 구했고요.

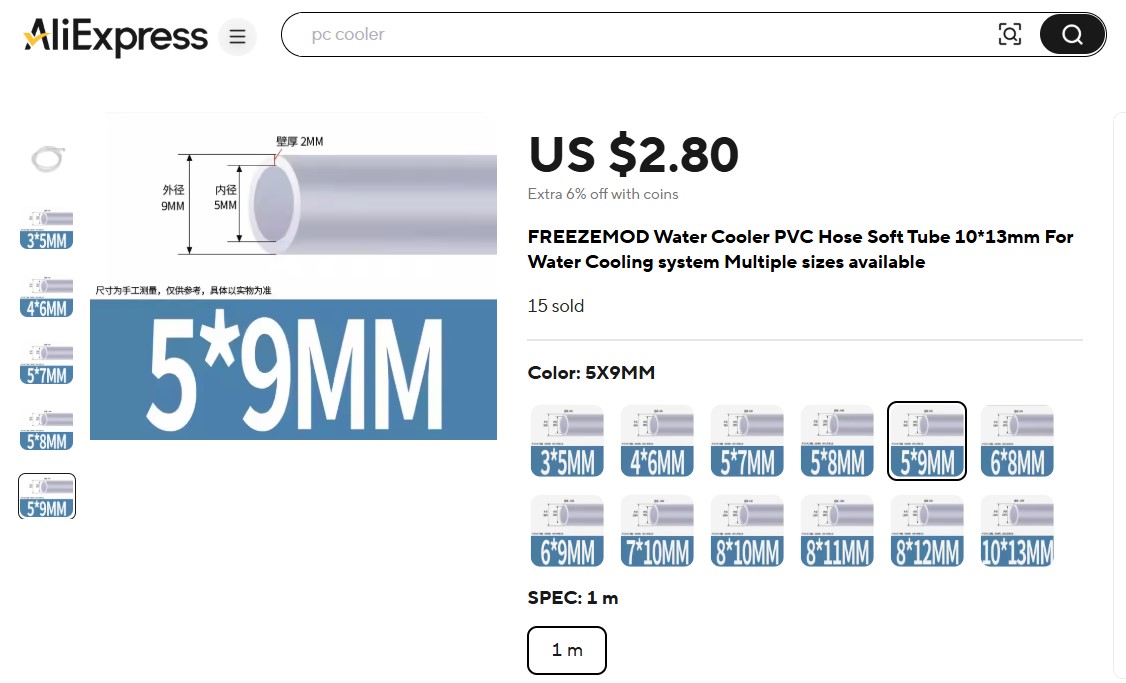

호스도 냉각수가 흐르는 모습이 보여야 하기 때문에 투명호스로 외경 9mm, 내경 5mm의 두께 2mm인 재료를 구매했습니다.

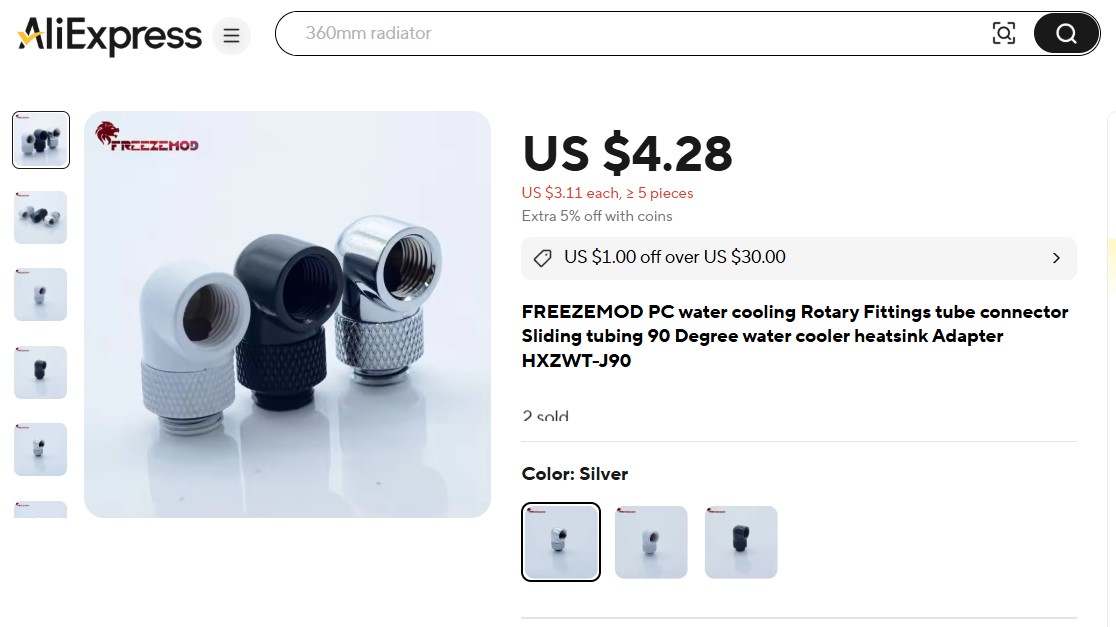

저수지에 연결되는 피팅재료도 꺾이는 부품이 필요했고요. 모든 재료는 가성비 좋은 FREEZEMOD사의 재품으로 구입했어요.

더 비싸고 좋은 재료들이 많지만 좋은 것들은 너무 비싸더라고요. FREEZEMOD제품이 가격도 싸고 성능도 그렇게 많이는 나쁘지 않을 것 같아요.

어려웠던 부분은 피팅부품에 호스를 끼우는 작업이 너~무 어려웠어요. 호스가 잘 늘어나지도 않고 부품이 너무 꽉 껴서 안 들어가더라고요. 안 들어가는 만큼 누수걱정도 덜 하게 되었네요.

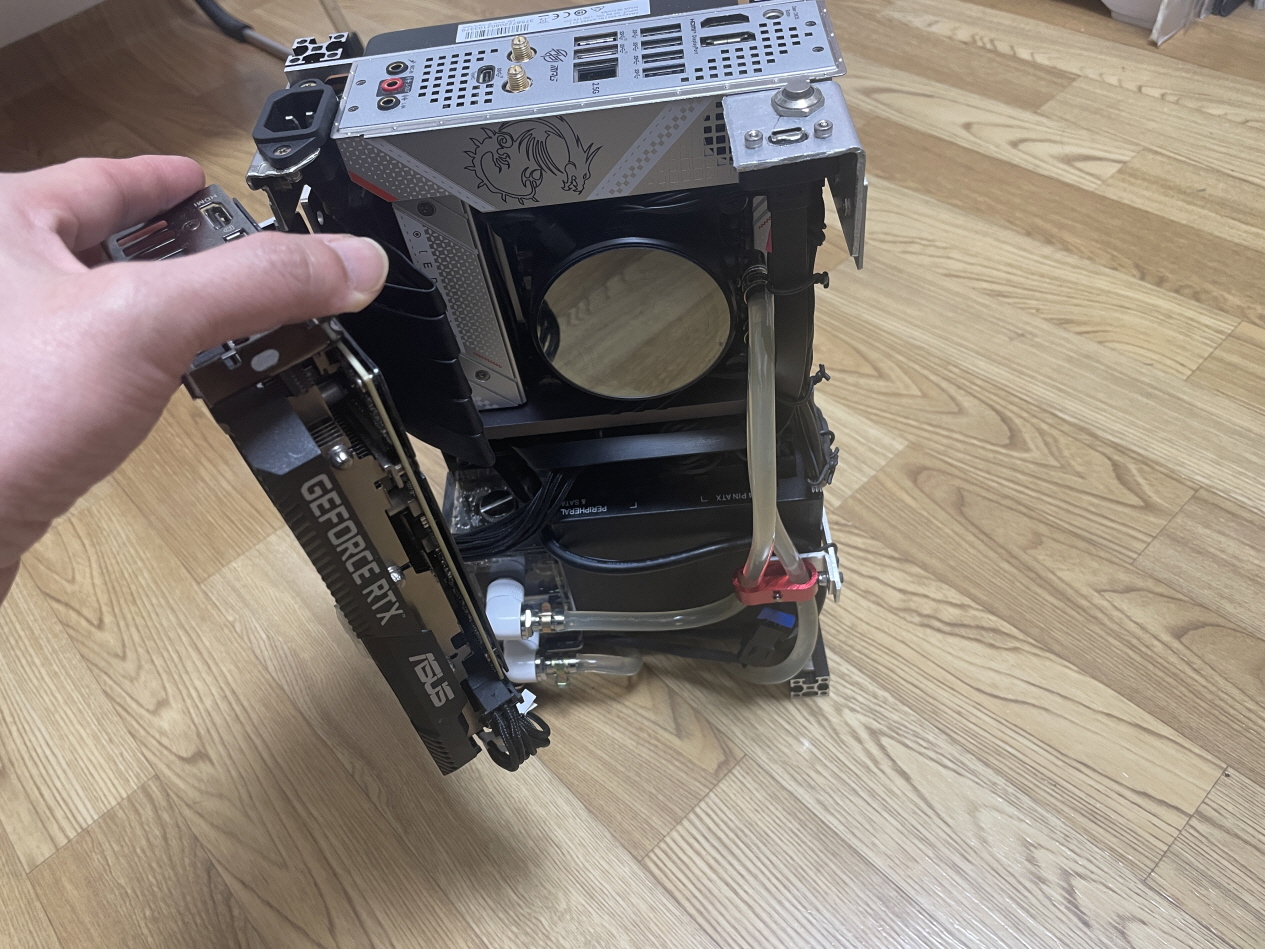

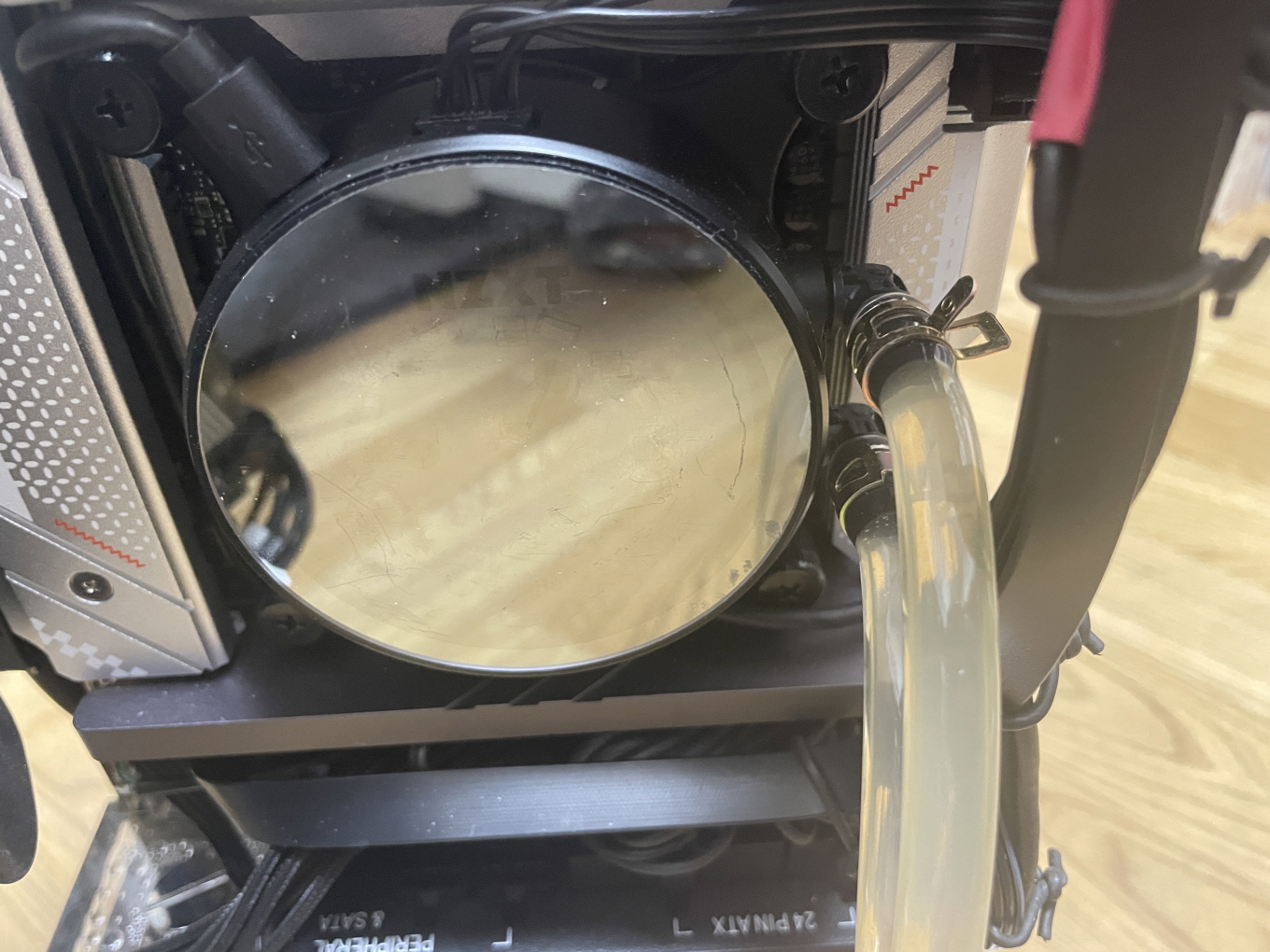

이건 CPU에 장착된 워터브록 모습입니다.

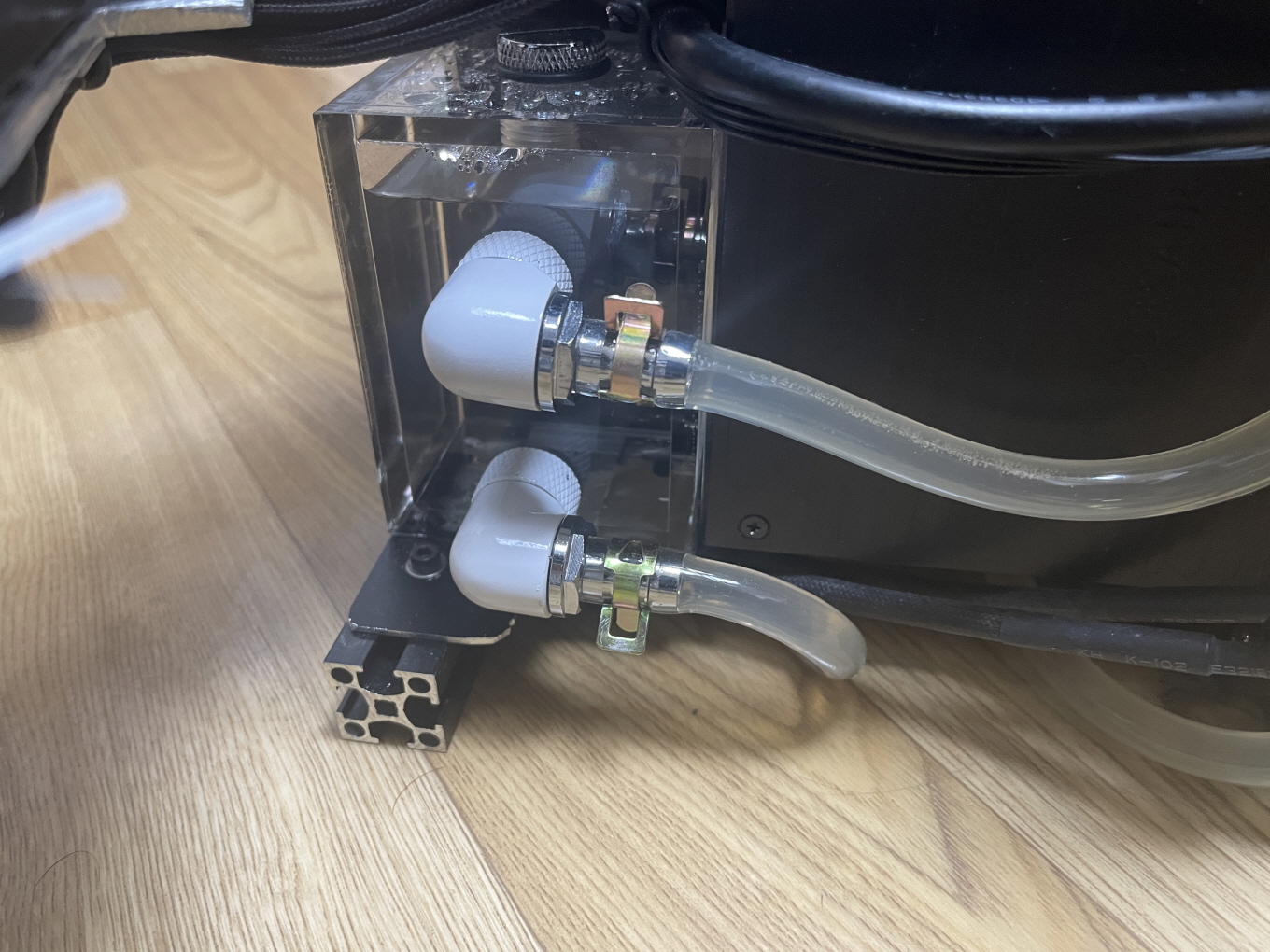

이건 저수지에 연결된 호스입니다.

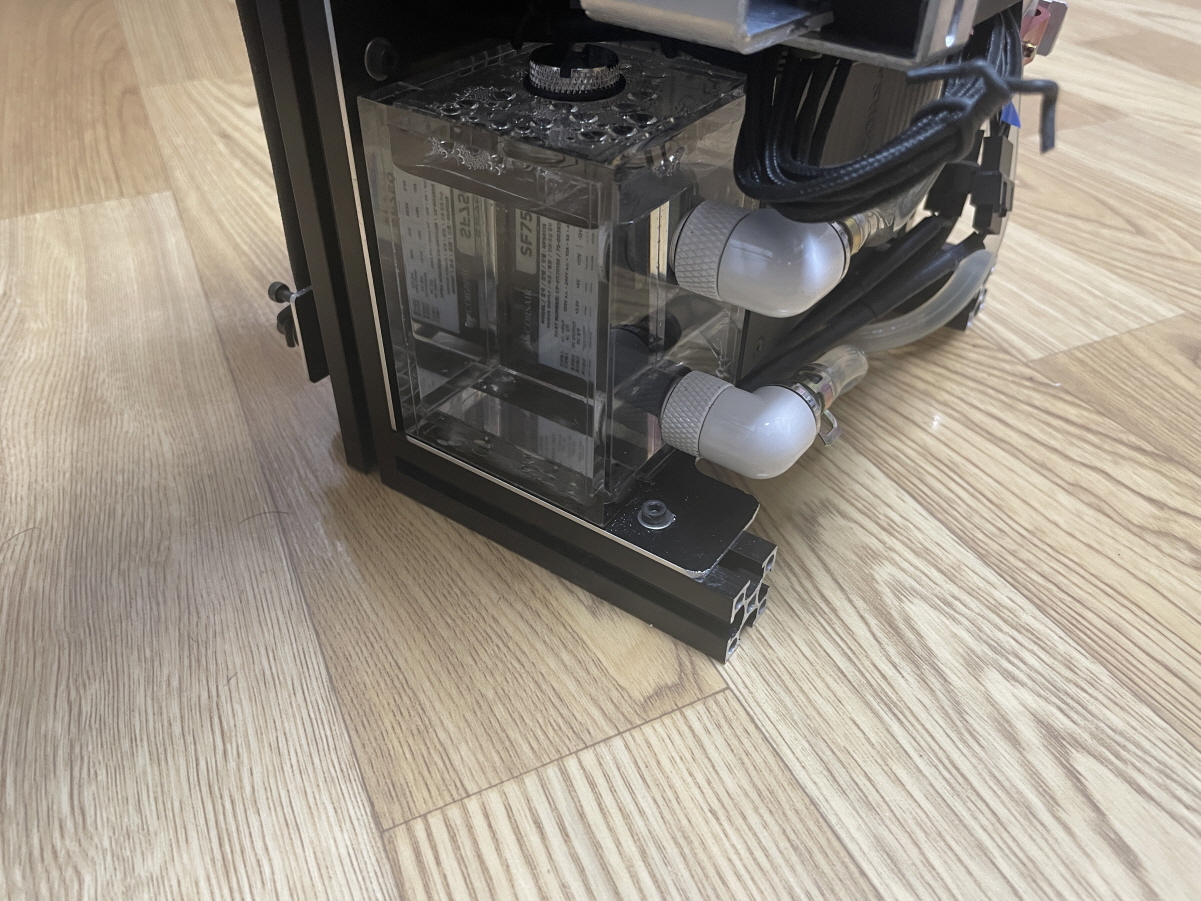

이런 모습으로 완성되었어요.

하지만 문제가 있었는데요. 저수지 보다 펌프가 위쪽에 있어서 저수지에 냉각수를 넣고 전원을 켜도 펌프가 물을 빨아들이지 못하는 겁니다. CPU온도는 100도까지 오르는데 냉각수 순환이 안 돼서 당장 전원을 껐습니다. 아무리 PC를 들어서 뒤집어 보기도 하고 흔들어봐도 물이 순환하지 않았어요.

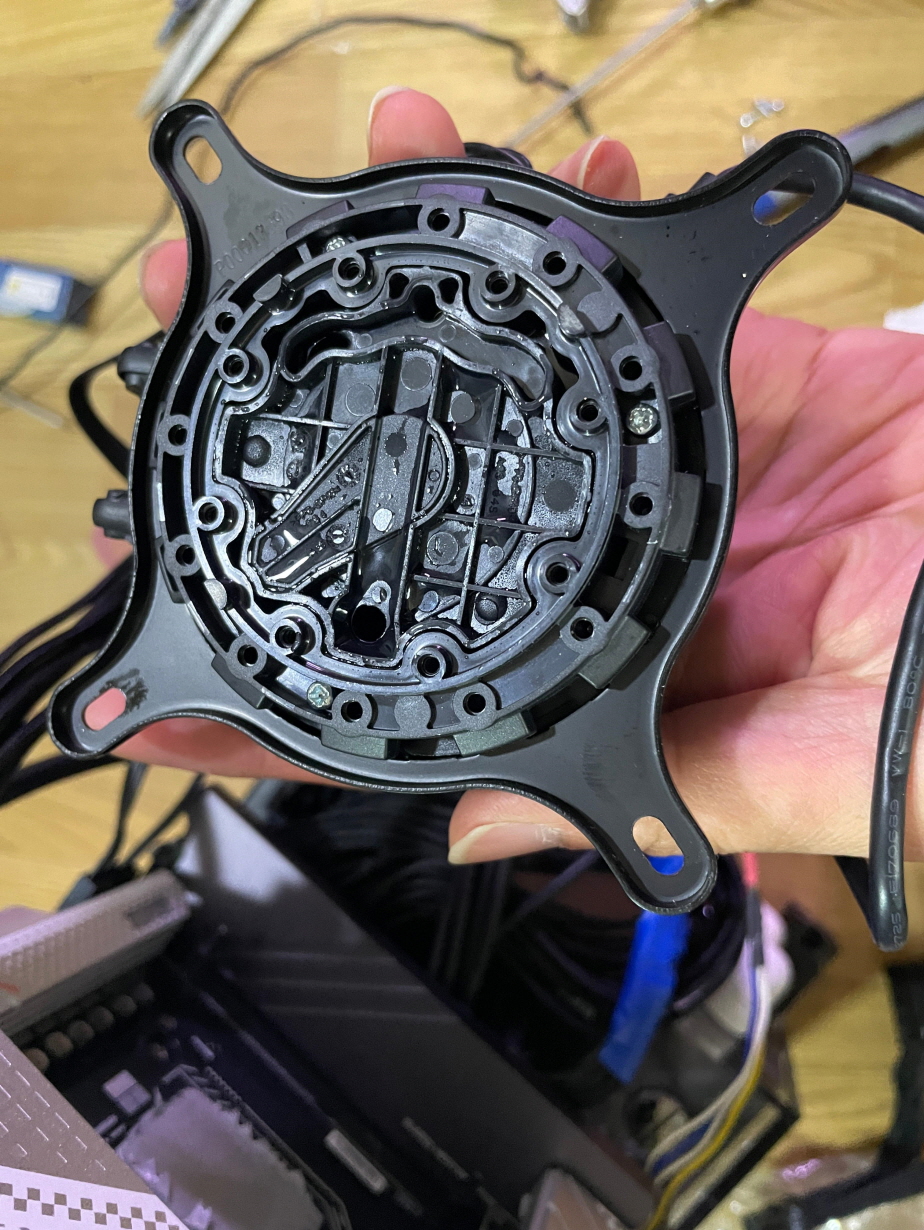

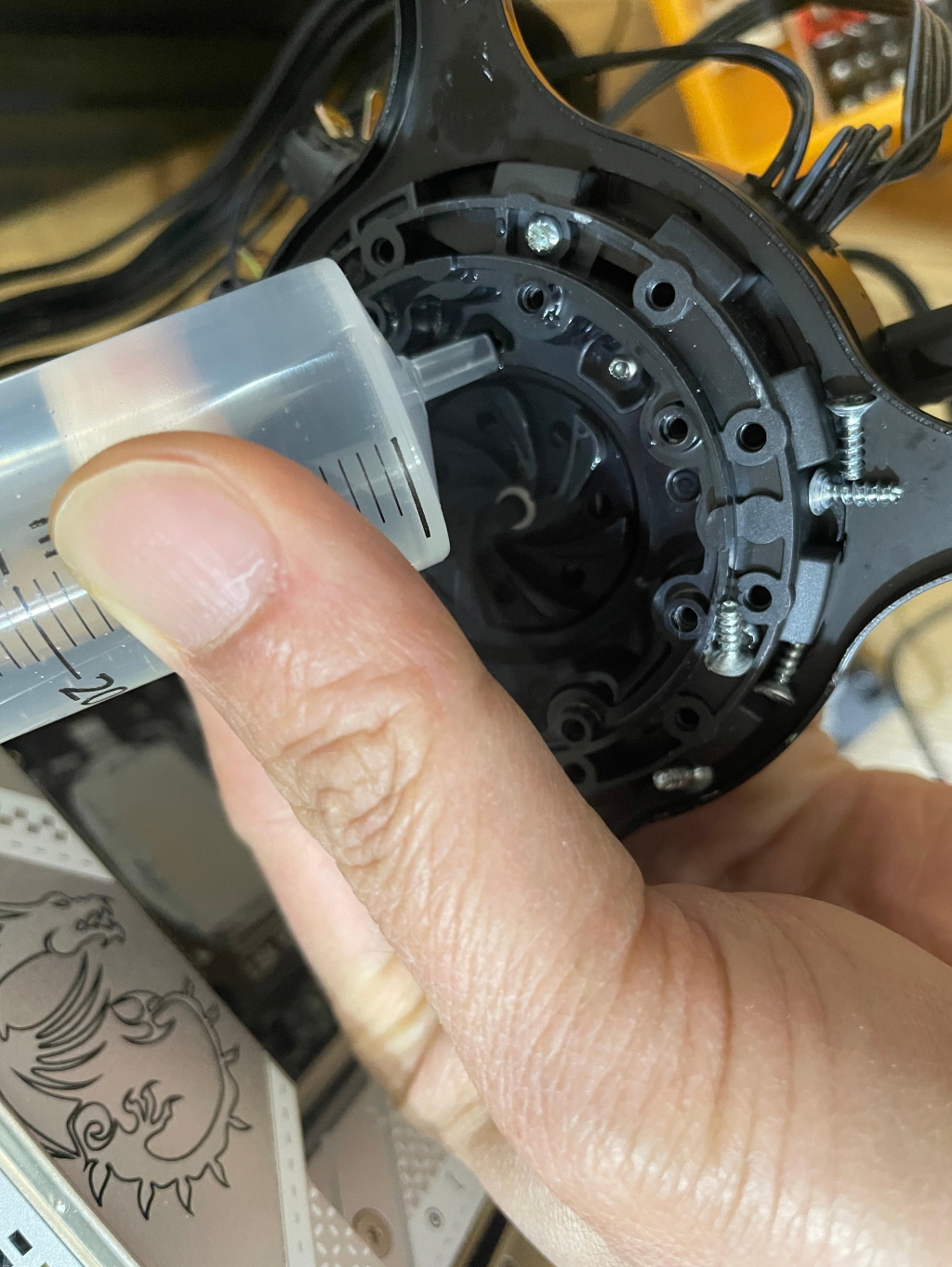

그래서 워터블록을 다시 뜯었습니다. 워터블록 안에 냉각수가 안 들어간 부분과 기포를 모두 제거하기 위해 주사기로 냉각수를 채웠어요. 기포를 제거한 워터블록을 CPU에 다시 장착하고 전원스위치를 켜니까 이제는 냉각수가 순환하며 정상 온도를 유지합니다.

PC를 오래 사용하다 보면 CPU의 온도가 점검 오르는 것을 느낍니다. 저수지의 물이 점점 따뜻해지네요. 뜨거운 물이 라디에이터에서 완전 냉각되지 않은 채 순환하는 겁니다. 제가 또 부품 배치를 잘 못한 것 같아요.

CPU(워터블록+펌프) -> 저수지 -> 라디에이터 -> CPU 이렇게 구성했는데요. AI에게 물어보니 이렇게 구성하는 것보다는

CPU(워터블록+펌프) -> 라디에이터 -> 저수지 -> CPU 이렇게 구성하는 방법이 더 냉각성능이 좋을 것이라고 하네요.

그게 그건가요? 라디에이터가 너무 작아서 그럴까요?

다시 수정해서 배치하려면 호스를 또 구매해야 해요. 호스를 뜯고 다시 연결해야겠습니다. 다음 글에 보완된 구성에 대해 작성하겠습니다.
