[미니 PC 만들기-3] 파워서플라이 지저분한 전원선 짧게 잘라 정리하기

전원선 정리

미니 PC제작 이어서 글 작성하겠습니다.

이전글에서는 미니 PC의 부품배치와 뼈대 설계까지 했었는데요. 이전글은 아래 링크 참고 바랍니다.

[미니 PC 만들기-2] 미니 고성능 PC만들기, NZXT 일체형 수냉 쿨러를 커스텀 수냉으로 개조 하기

이번 글은 지저분한 전원선을 잘라서 짧게 정리하는 방법을 공유하려고 해요.

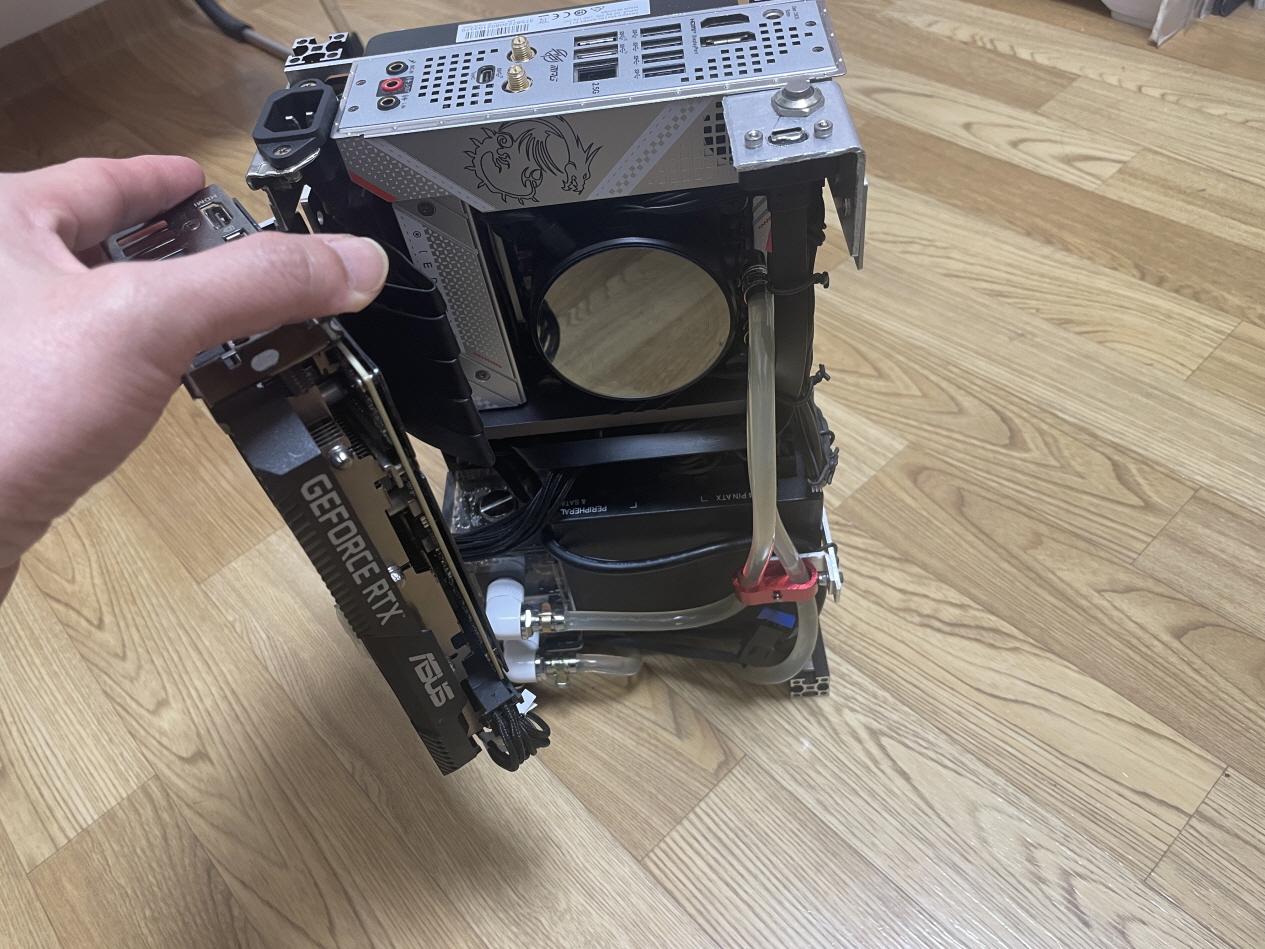

PC의 모든 자재를 배치하고 장착하니 전원선이 너무 길고 지저분하네요.

일반적으로 ITX케이스에 넣으면 이런 경우 선을 돌돌 말아서 케이블타이로 묶어서 정리하는데요.

그렇게 선정리를 하면 깔끔하긴 합니다. 나중에 재활용하기도 좋고요. 하지만 미니 PC는 그런 돌돌 말아놓은 선들도 공간을 많이 차지하게 되고요. 선이 노출되어 깔끔하지 않아 보입니다.

그래서 전원선들을 모두 길이에 딱 맞게 잘라 정리하겠습니다.

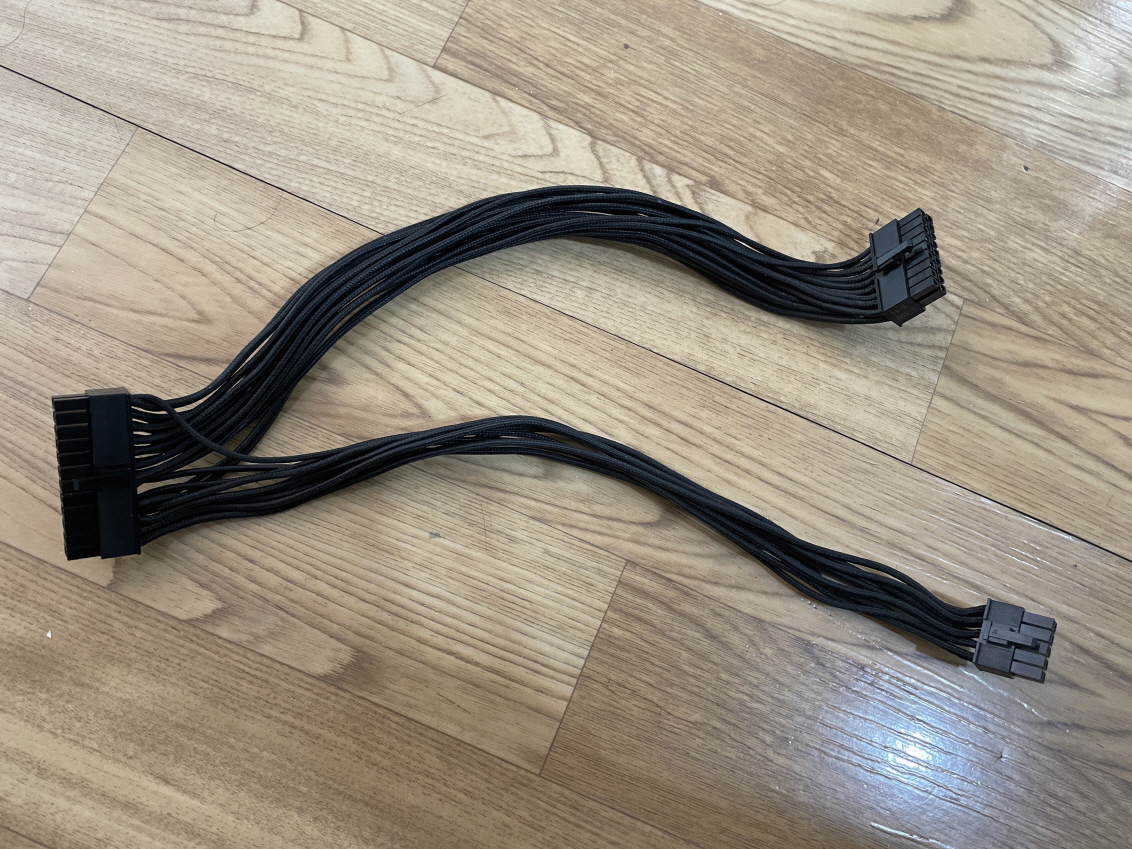

이건 파워서플라이에서 메인보드로 전원을 공급해 주는 전원선인데요. 이것을 잘라서 짧게 만들 겁니다.

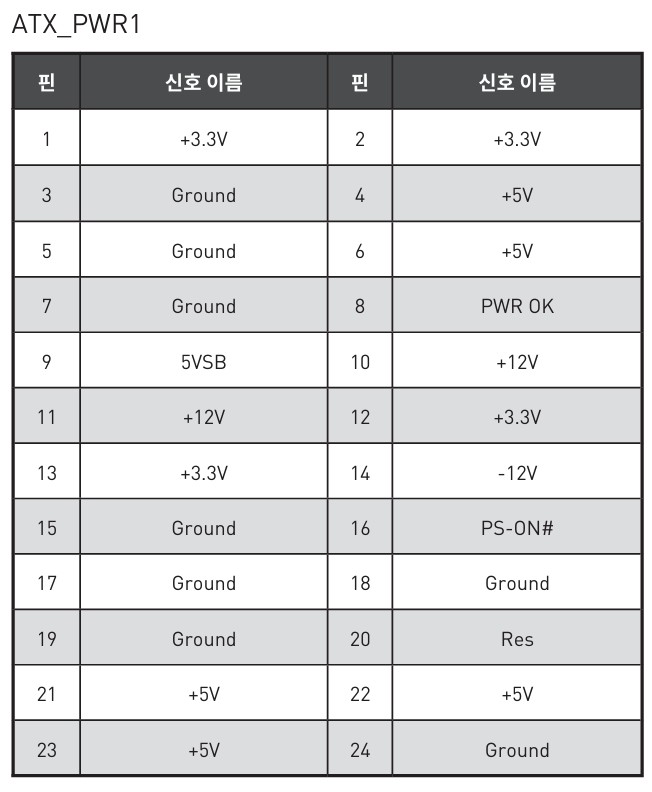

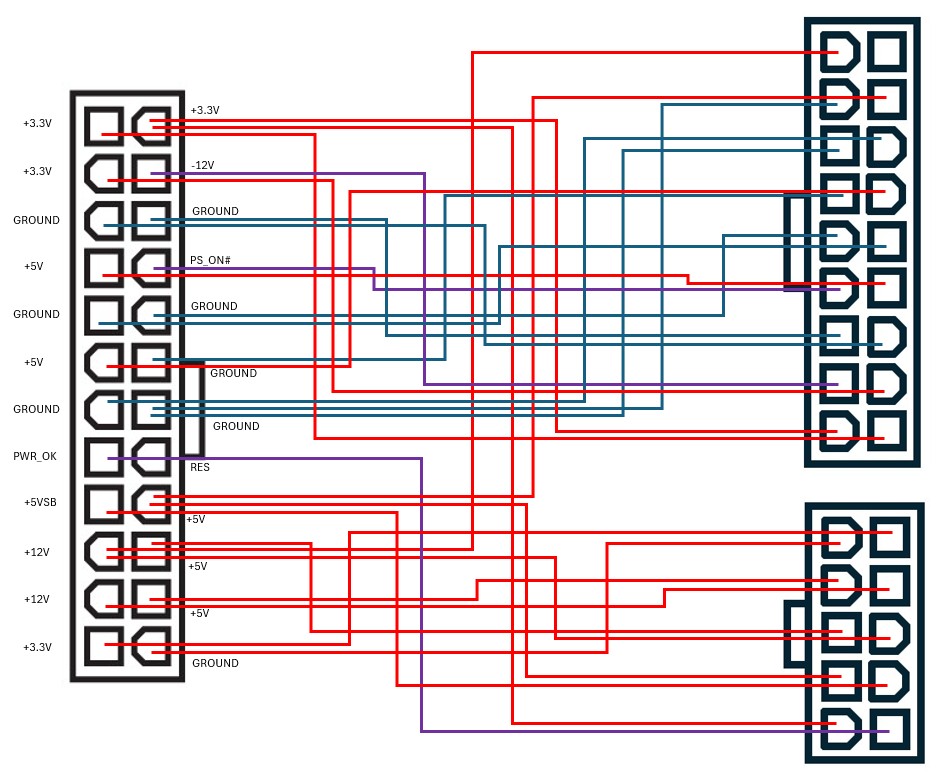

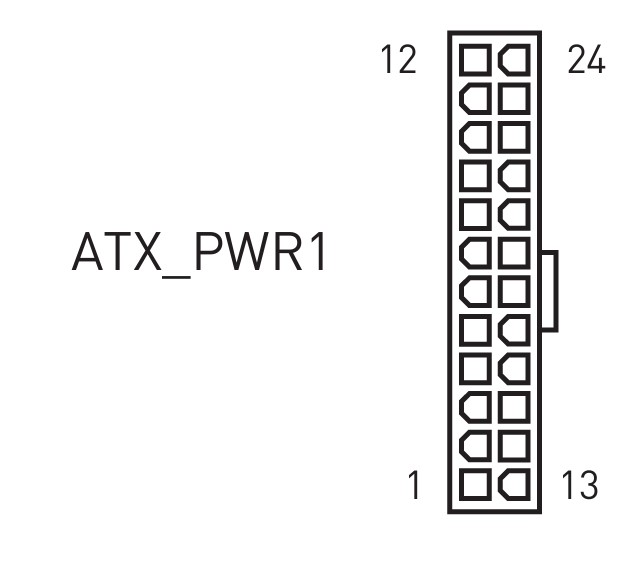

선을 자르기 전에 24핀 전원커넥터의 배선도와 선들의 용도를 알아야 해요. 그래서 아래와 같은 배선도를 정리해 봤어요.

이제 선을 필요한 길이에 맞게 자르고 위 배선도에 맞게 다시 커넥터 작업을 해야 합니다.

추가로 선원선, 커넥터, 핀을 구매하여 제작할 수도 있겠지만 기존 부품을 최대한 재활용하는 방법으로 할 겁니다.

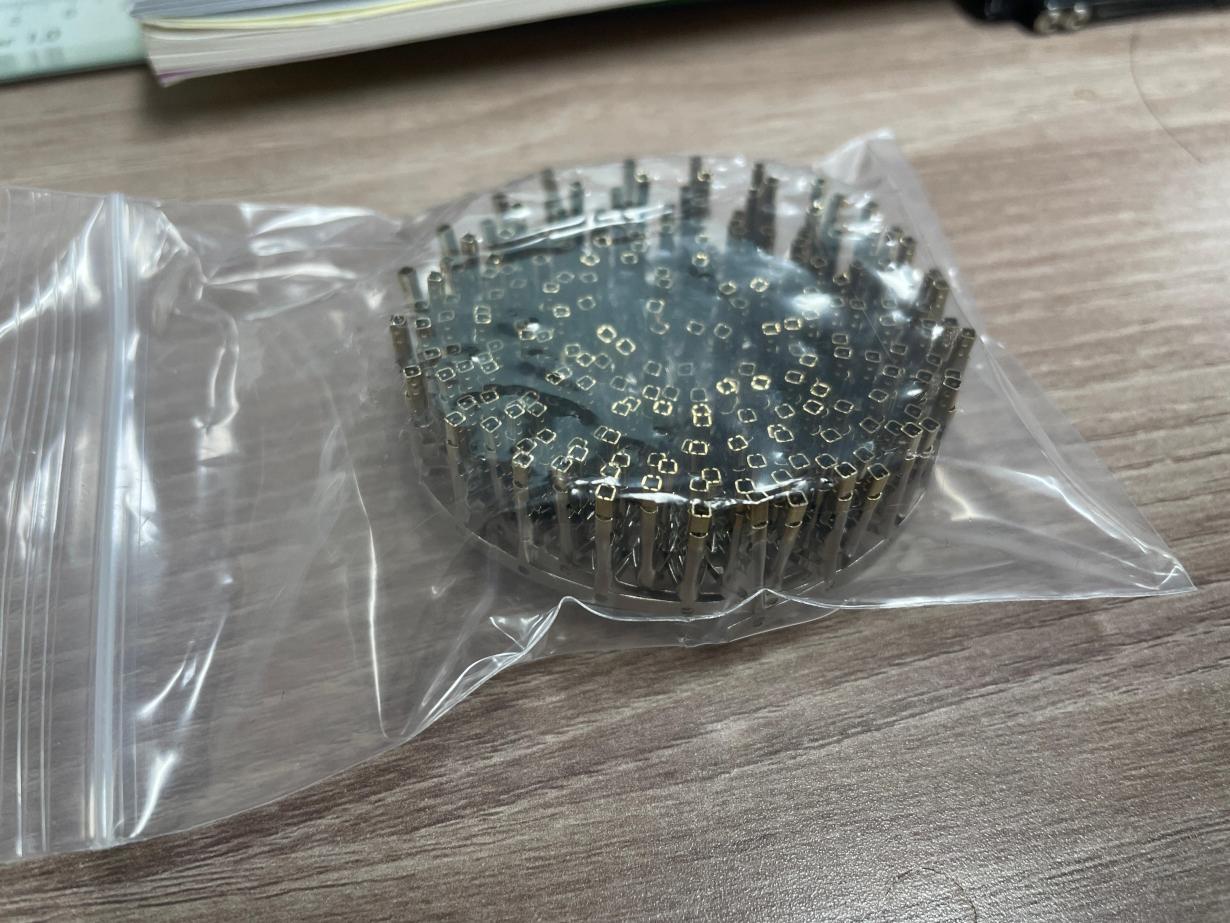

필요한 부품은 커넥터 안에 들어가는 커넥터핀만 구매하면 돼요. 알리익스프레스에서 200개짜리 구매했어요.

이 커넥터 핀의 규격은 5559라고 하는데요. 커넥터에 있는 기존 핀을 제거하고 잘라낸 전원선에 이 핀을 압착하여 만들어야 합니다.

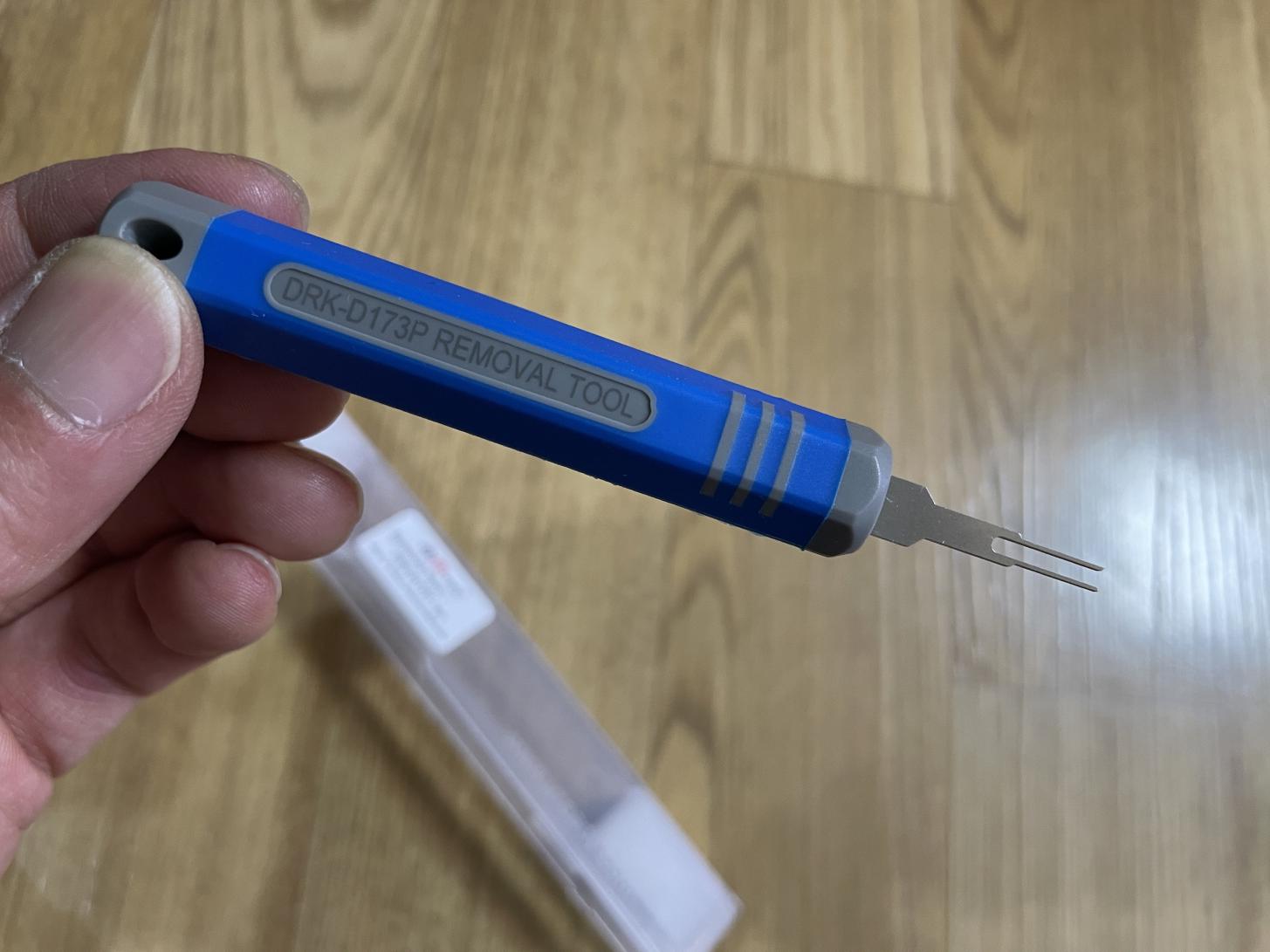

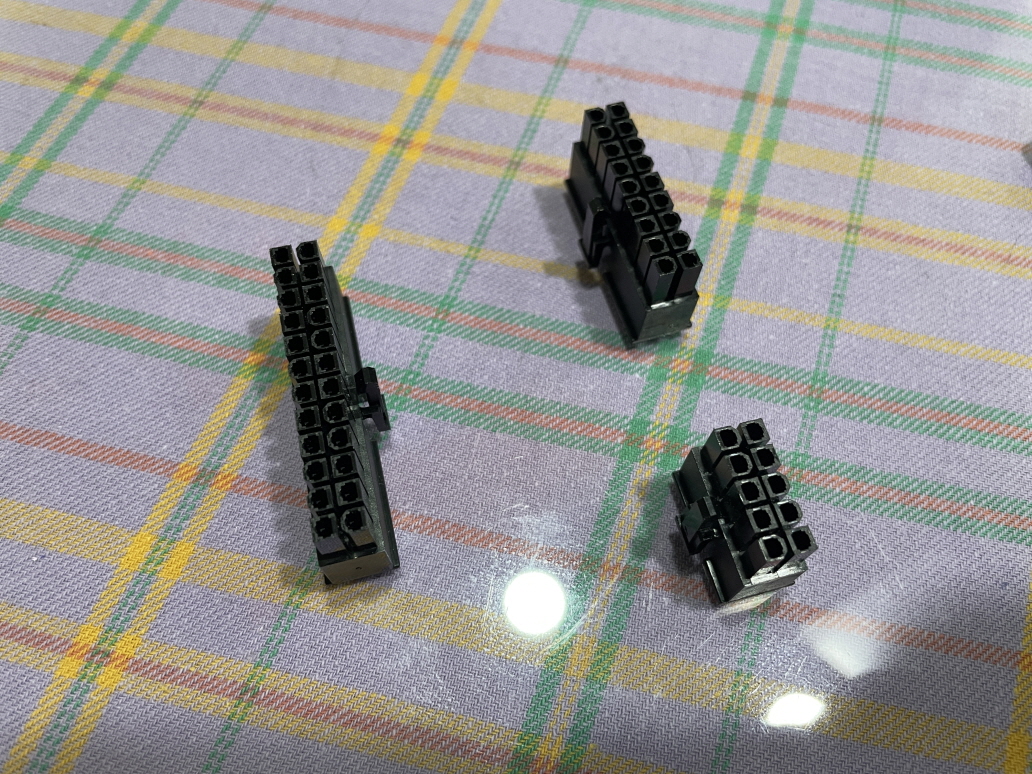

기존 커넥터를 재활용해야 하기 때문에 커넥터에서 핀을 제거해야 해요. 커넥터핀을 제거하는 도구가 또 필요한데요. 이것도 알리익스프레스에서 구매했습니다.

이거 거든요.

5557, 5559 커넥터핀을 제거하는 규격으로 구매하면 됩니다.

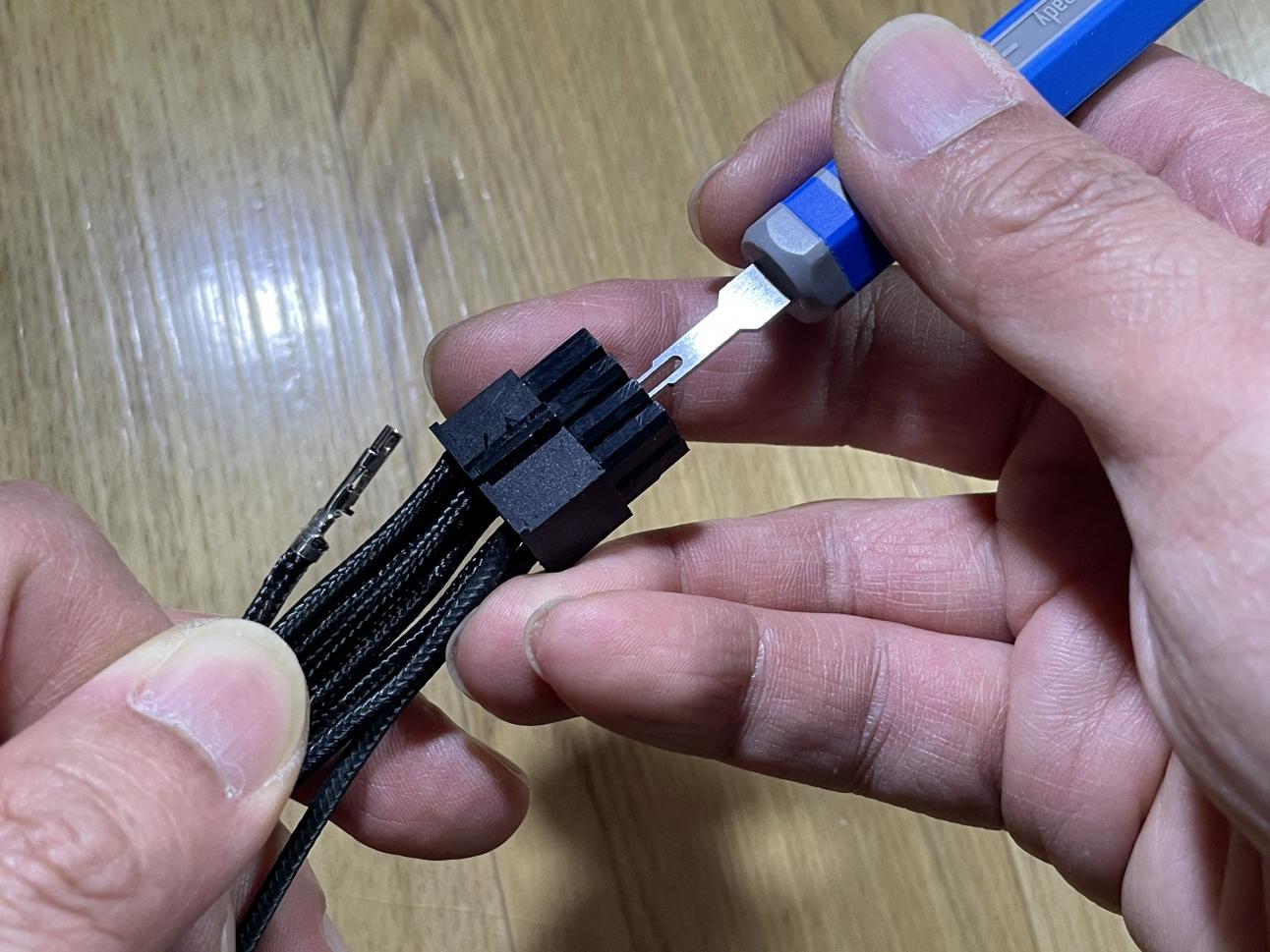

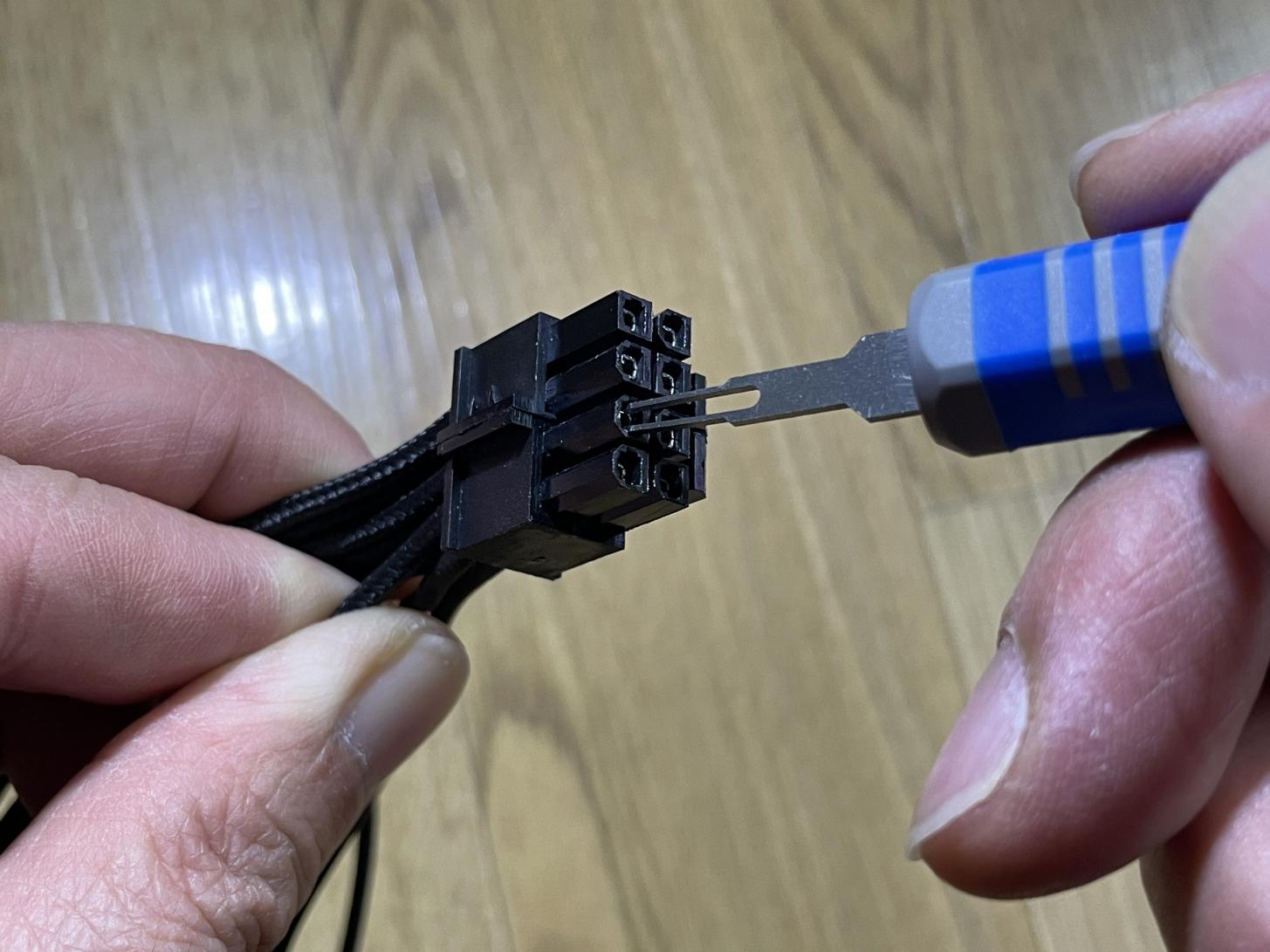

사용방법은 커넥터 입구에 도구의 뾰족한 부분을 찔러 넣으면서 뒤쪽에 선을 잡아당기면 쉽게 분리됩니다.

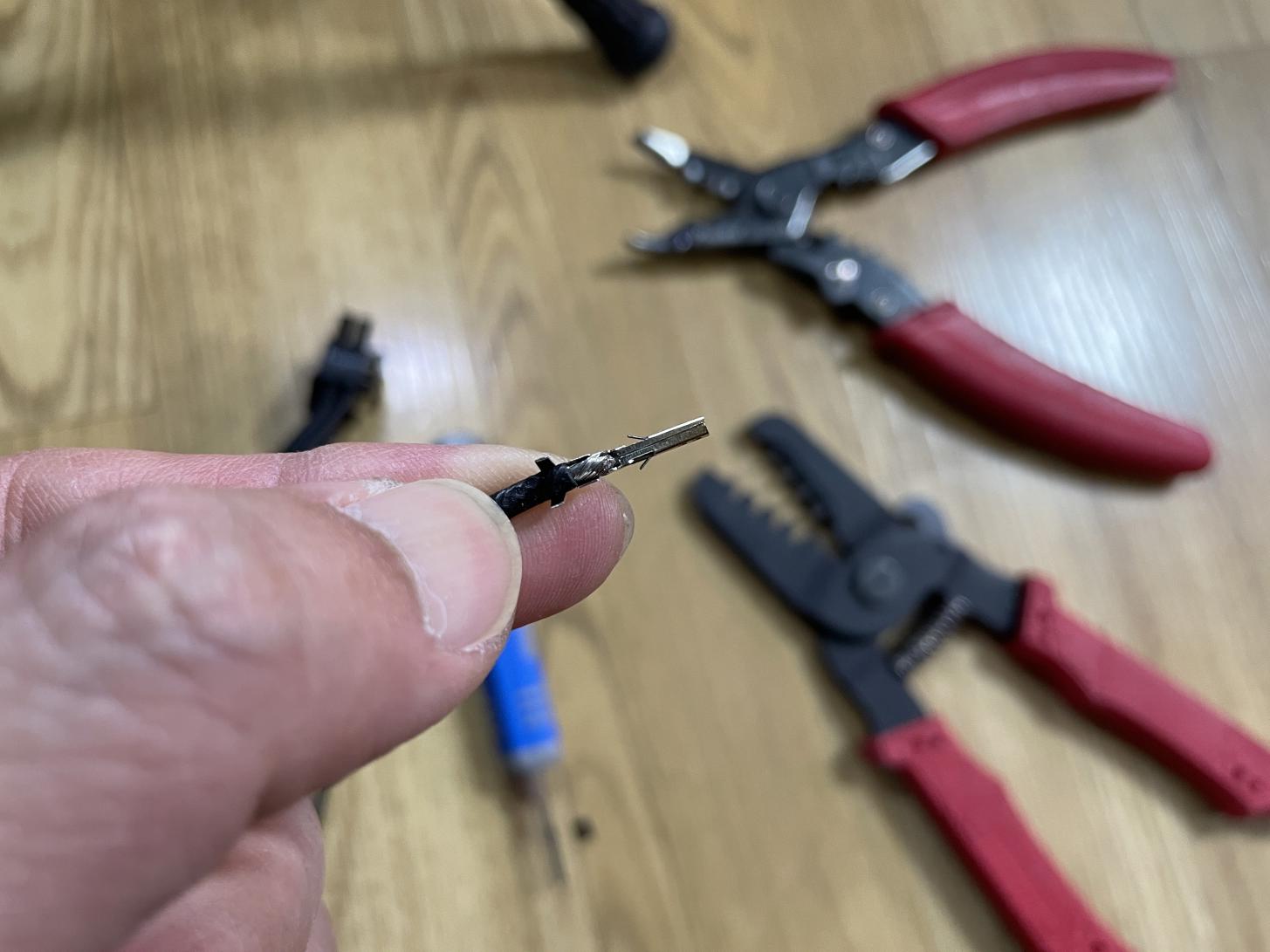

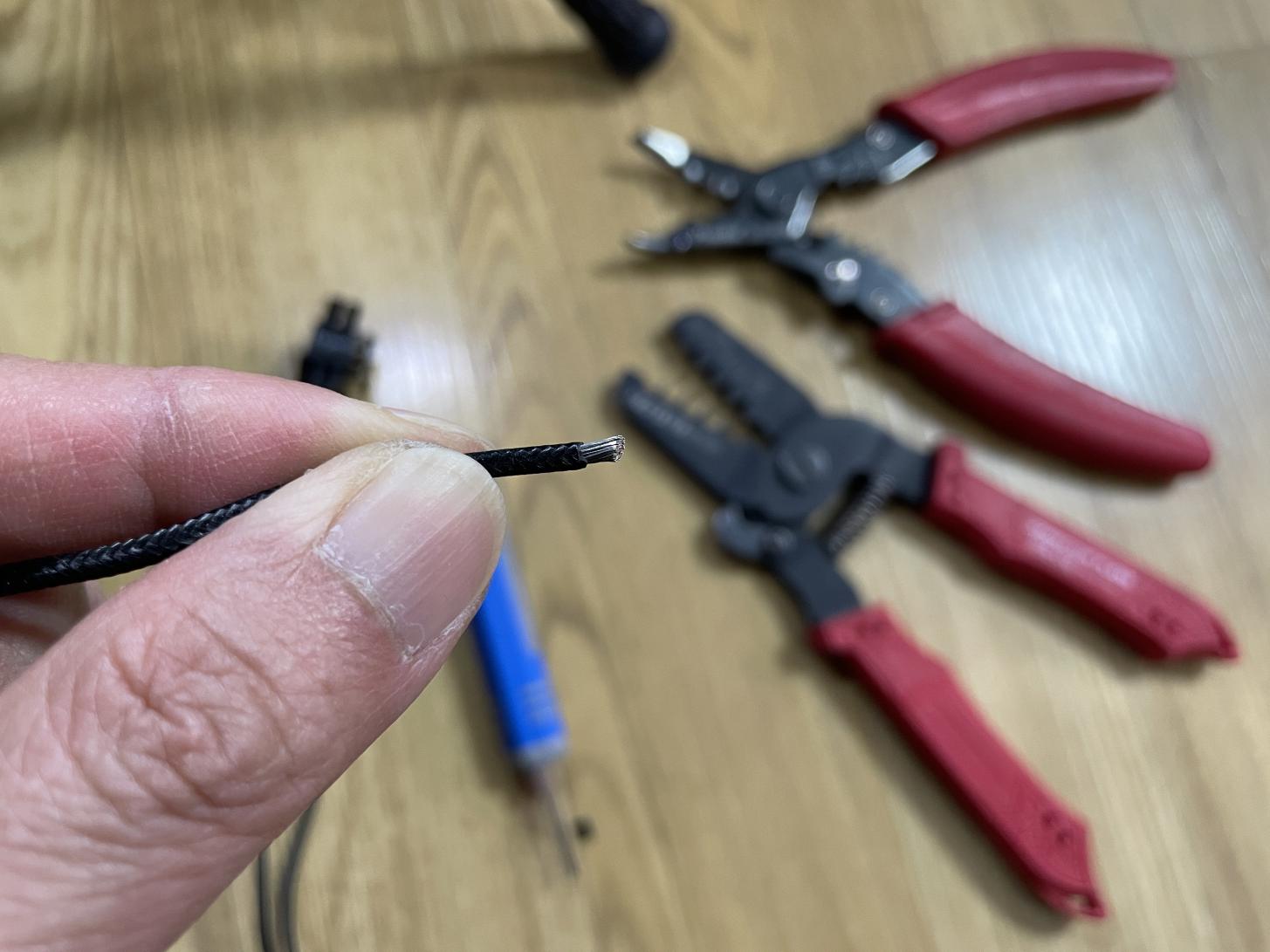

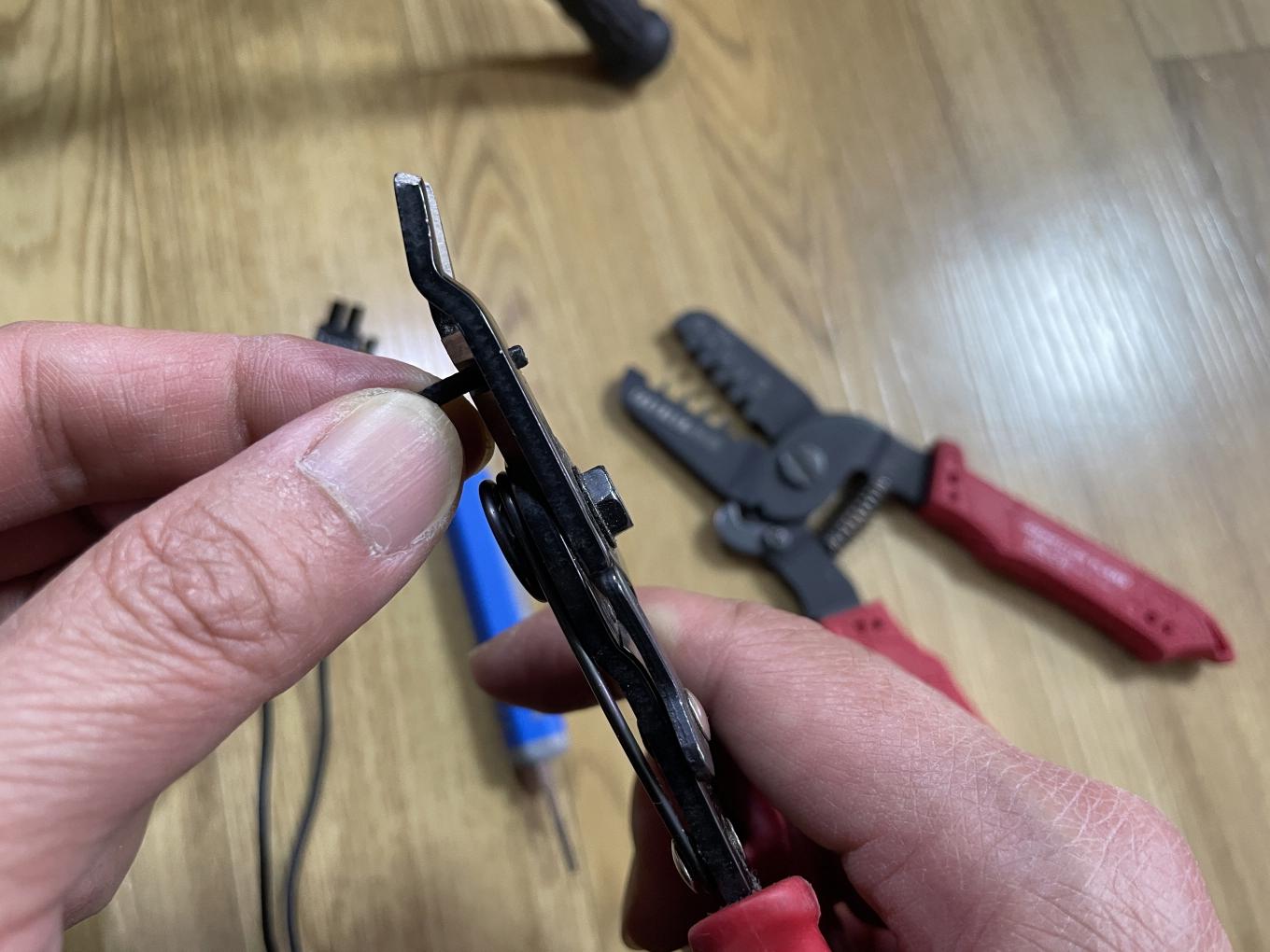

잘라낸 선의 끝부분을 2mm 정도 피복을 제거합니다.

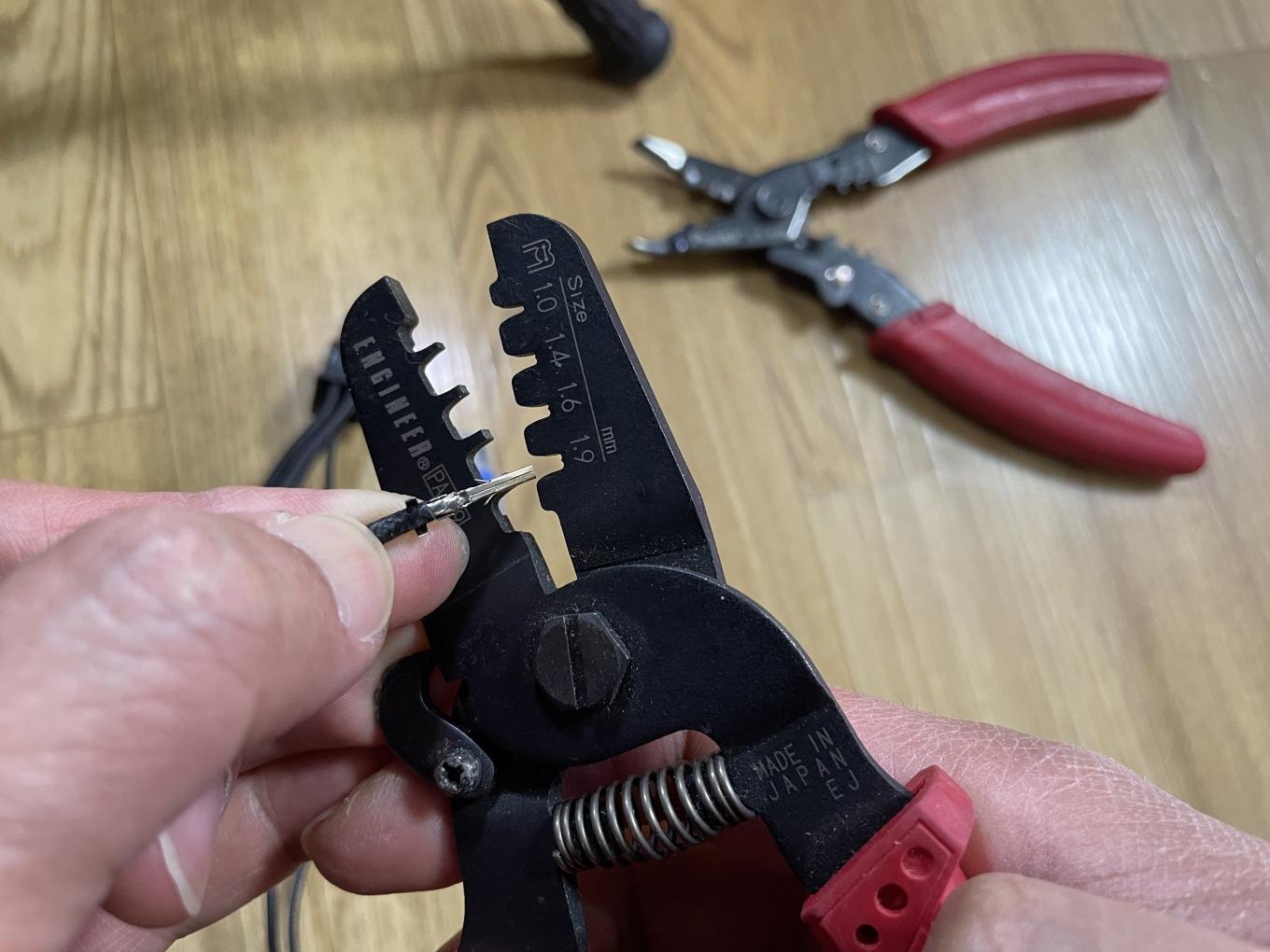

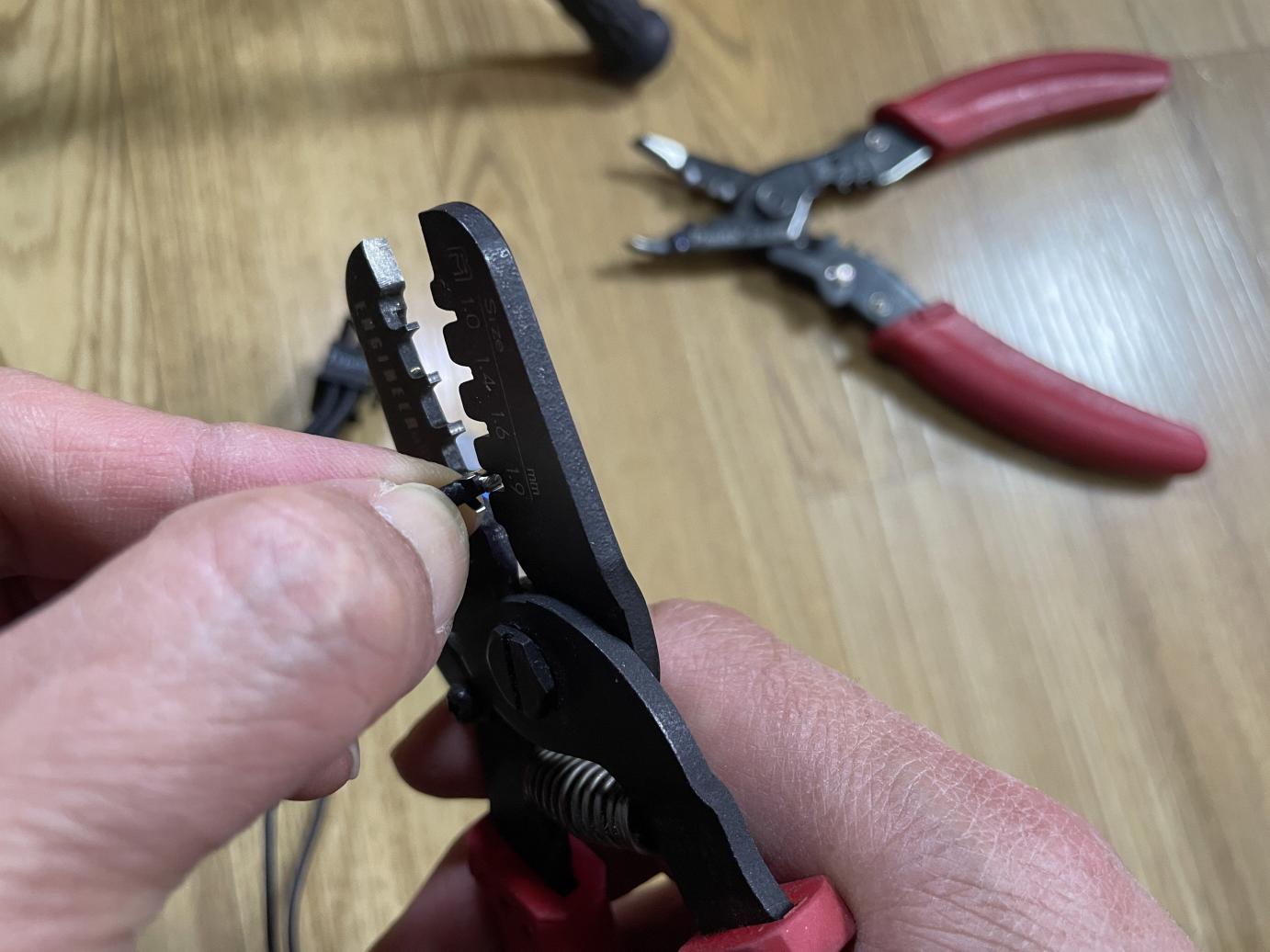

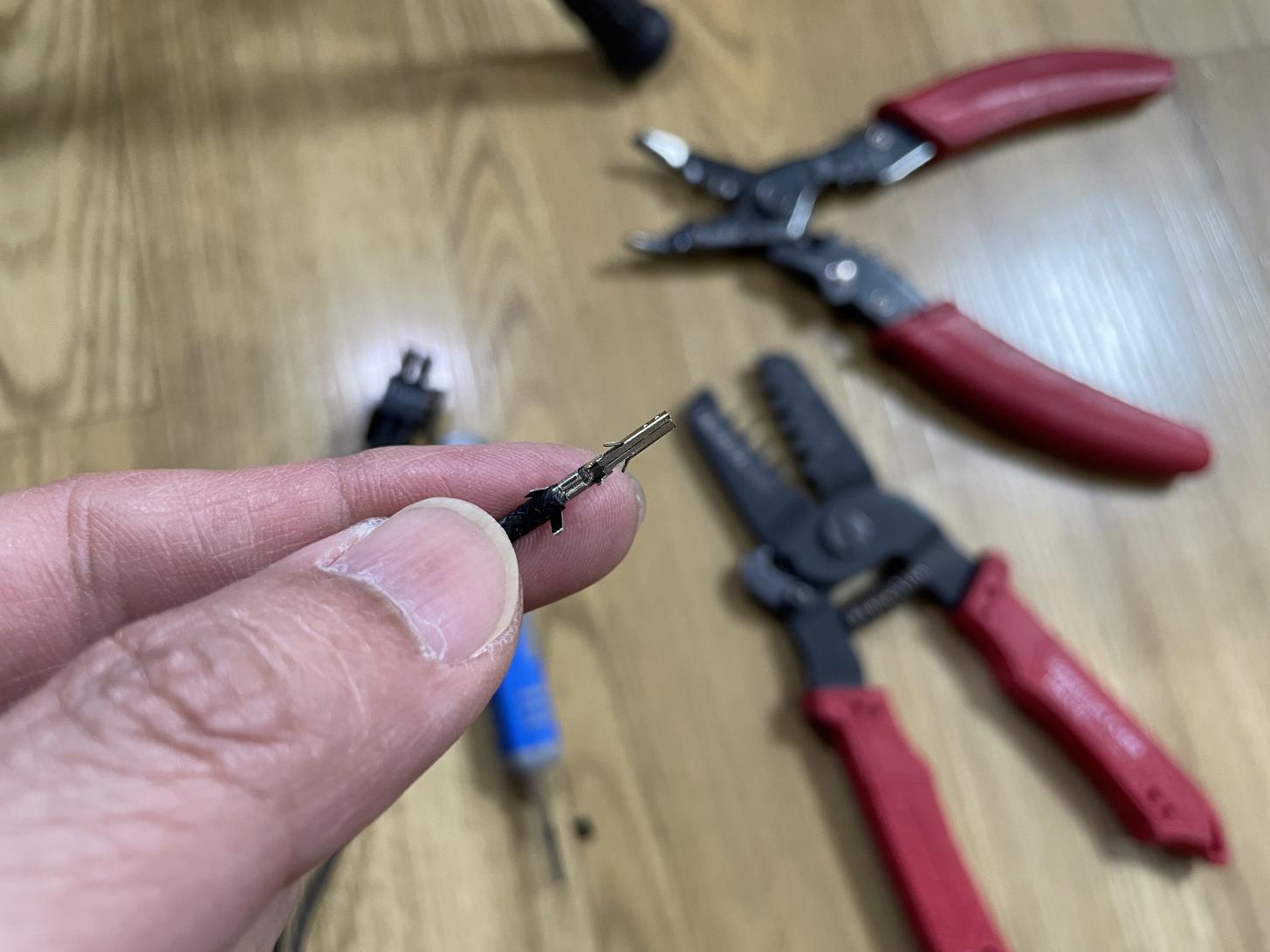

피복을 제거한 부분에 핀을 넣고 압착기로 압착합니다.

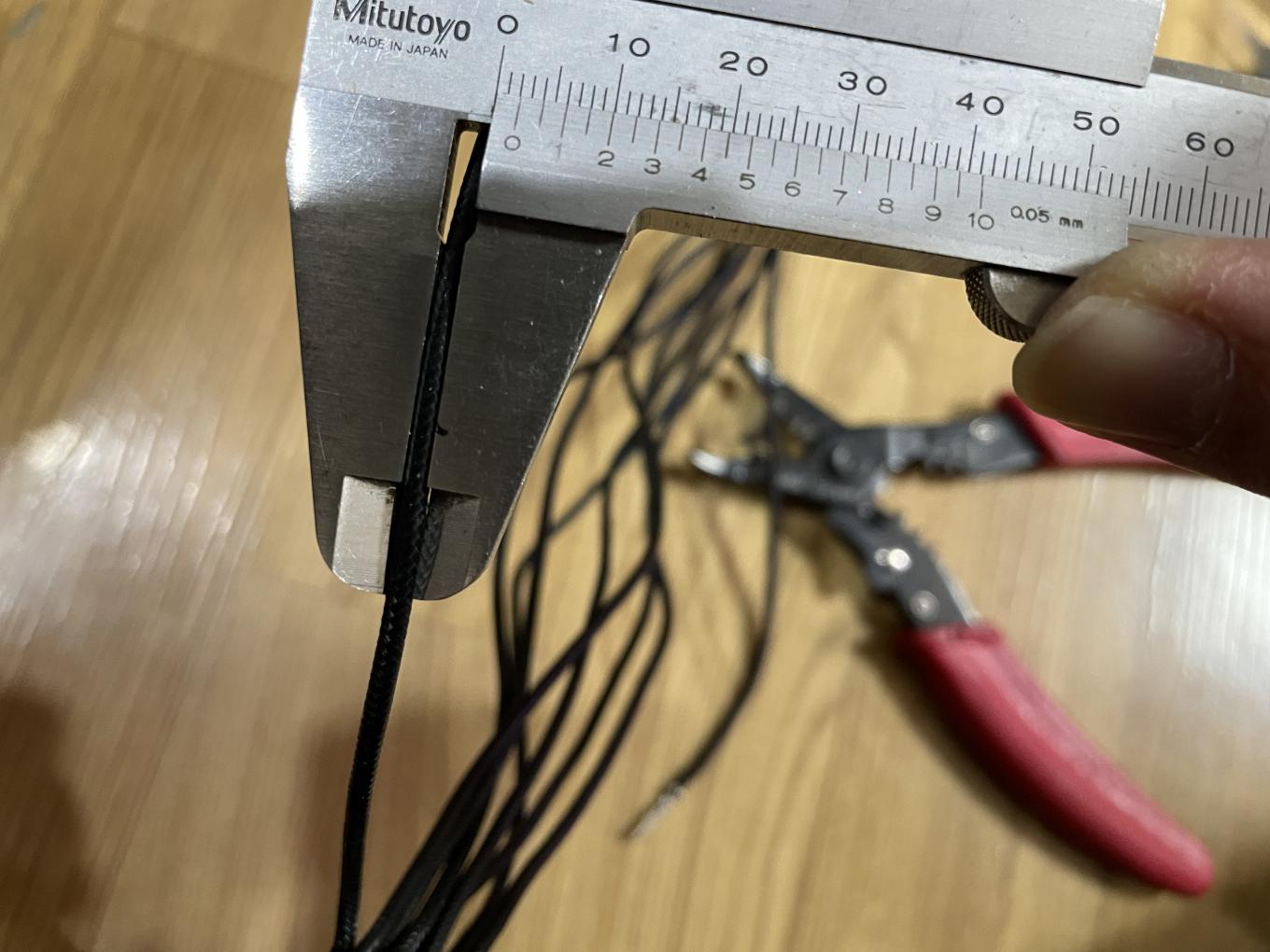

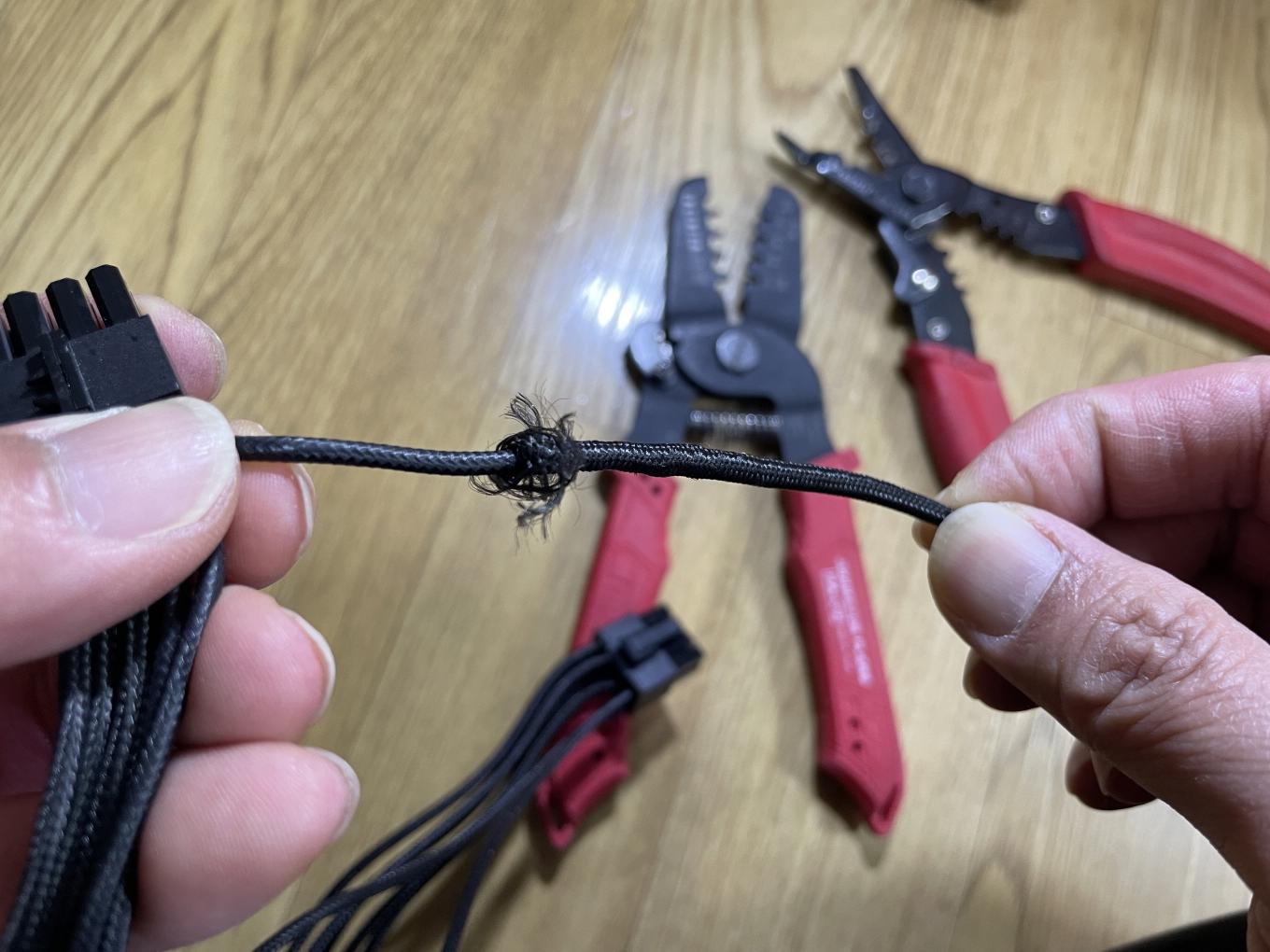

케이블 표면에 슬리빙이 씌여있는것도 제거하였습니다.

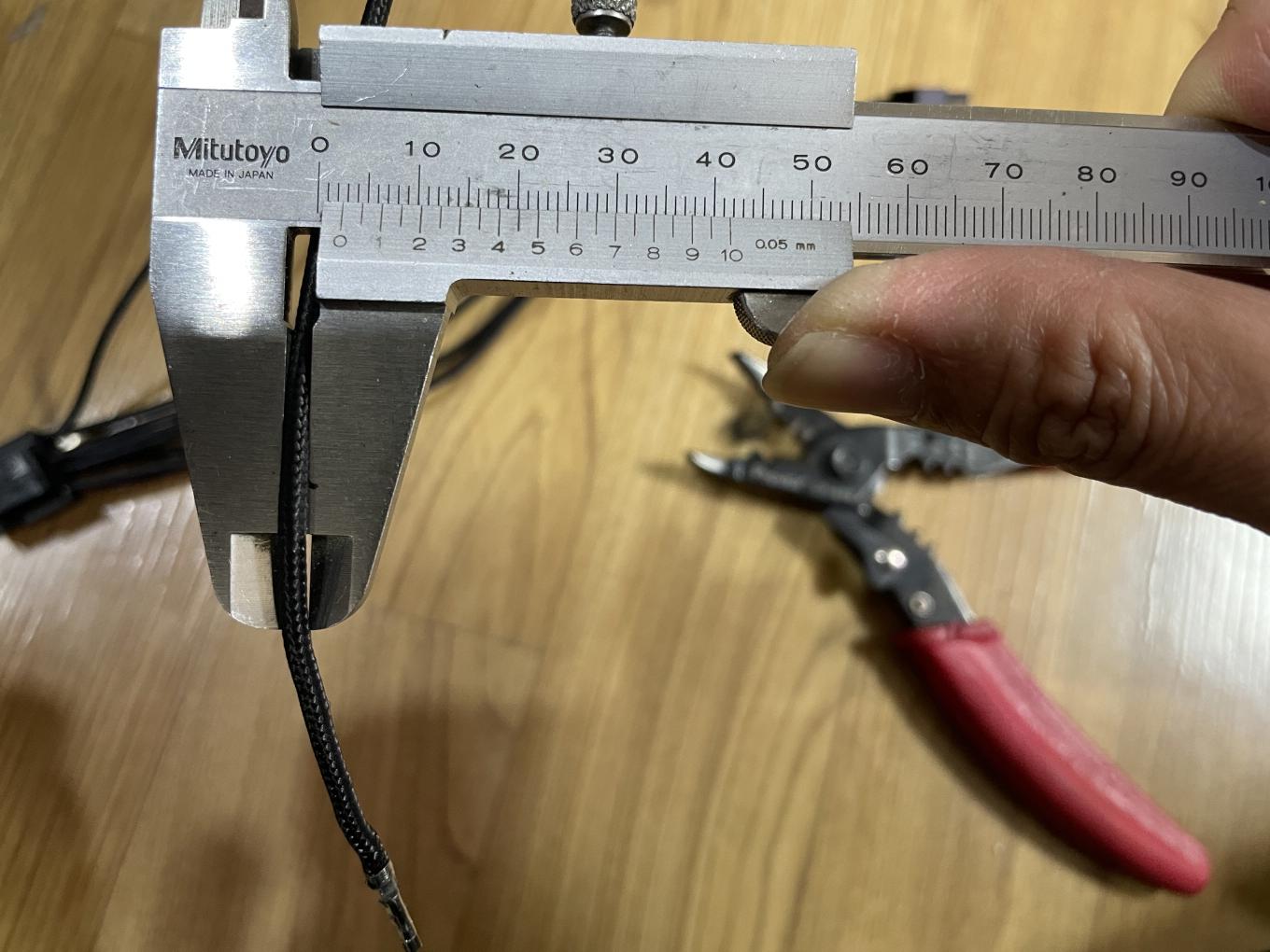

미세하게 케이블 굵기가 두꺼워지거든요. 슬리빙의 두께만 약 0.4mm나 되네요.

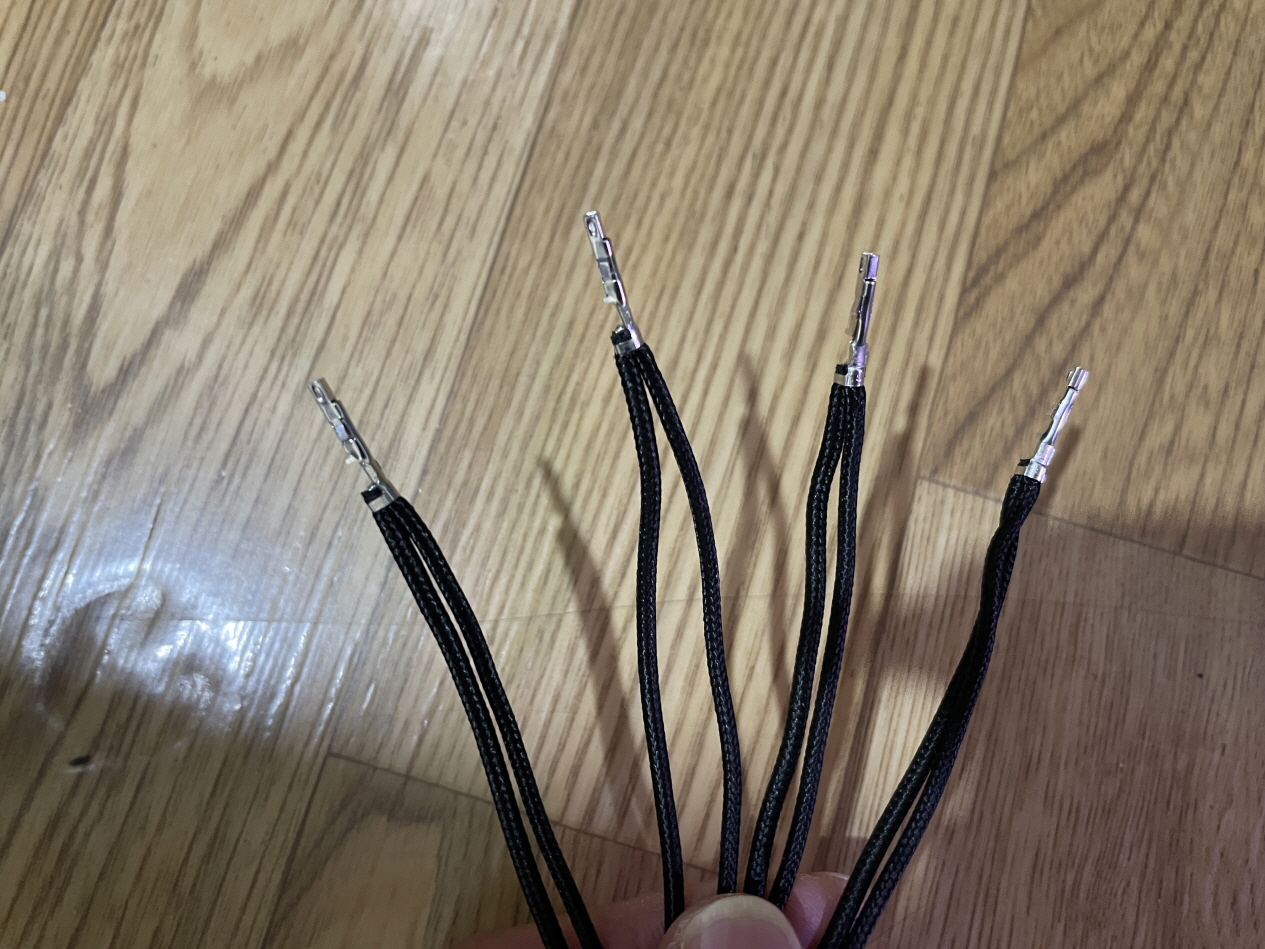

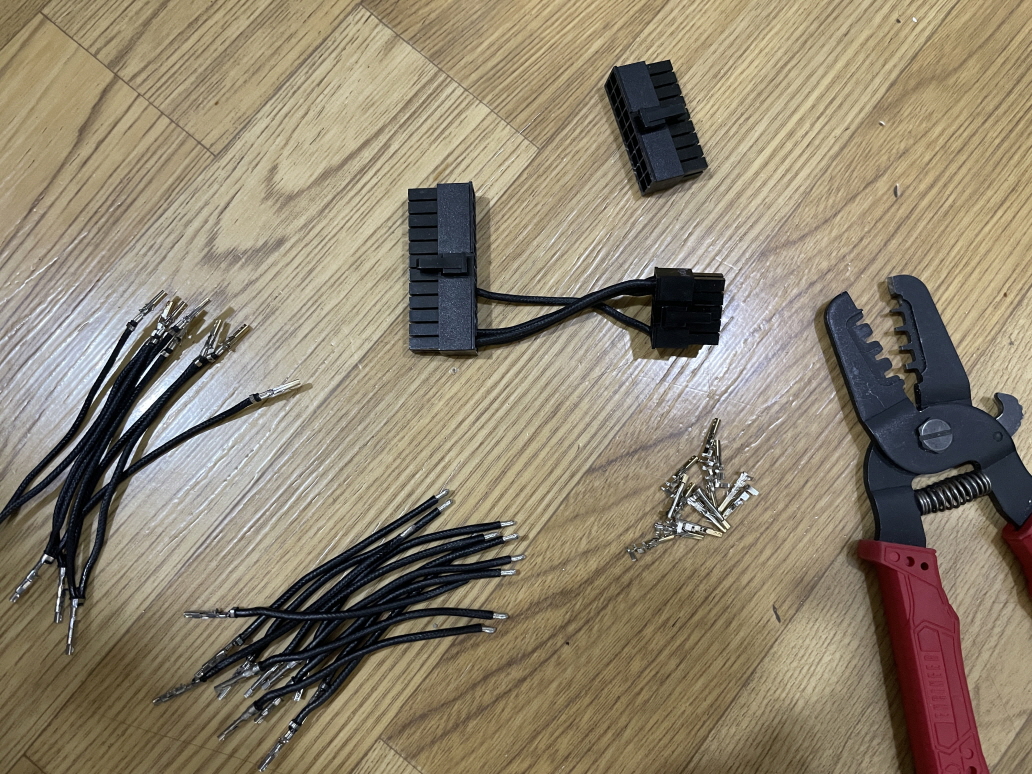

모든 케이블의 커넥터 작업이 끝나면 커넥터들을 위의 배선도 대로 커넥터에 다시 껴줘야 해요. 굵기가 다른 것들도 있으니 순서가 바뀌면 안 됩니다.

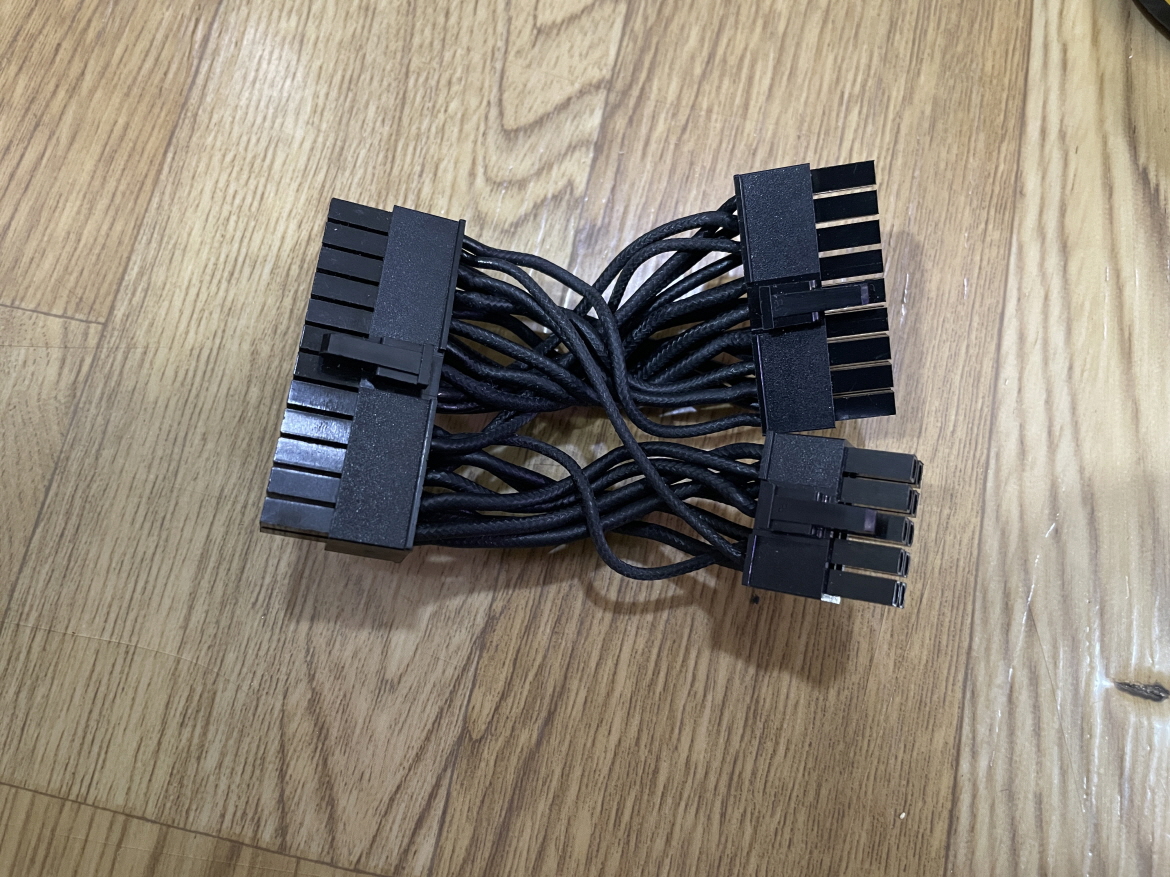

완성이에요.

짧아졌죠?

이런 작업을 파워서플라이에서 나오는 모든 전원케이블에 해야 합니다.

지금 보여드린 케이블은 메인보드 케이블만 보여드렸는데요. CPU전원선, 그래픽카드 전원선, 쿨러 케이블, 파워온스위치 케이블도 길이에 맞게 만들어야 합니다.

작업 중간에 찍은 사진이 없네요. 완성된 PC사진입니다. 전원선이 깔끔하게 정리되었어요.

다음 글에는 NZXT일체형 쿨러를 개조하여 커스텀 수냉으로 만드는 작업에 대한 글을 올릴게요.
