미니 고성능 PC만들기

이전 글을 올리고 너무 늦게 다음 글을 올리네요. 이전에는 NZXT일체형 수냉 쿨러를 개조하기 위해 기존 호스를 자르고 워터블록+워터펌프와 라디에이터의 호스를 모두 제거하는 것까지 했습니다.

이전글은 아래 링크 남길게요.

[미니 PC 만들기-1] NZXT 일체형 수냉 쿨러 크라켄 개조 DIY 호스 자르기 동영상 첨부

[미니 PC 만들기-3] 파워서플라이 지저분한 전원선 짧게 잘라 정리하기





이번에는 미니 PC의 케이스라고 할 수 있는 뼈대를 설계할 거예요.

대단한 건 아니고 그냥 알루미늄 프로파일과 3mm 알루미늄판으로 뼈대를 만들고 거기에 모든 PC부품을 장착할 겁니다.

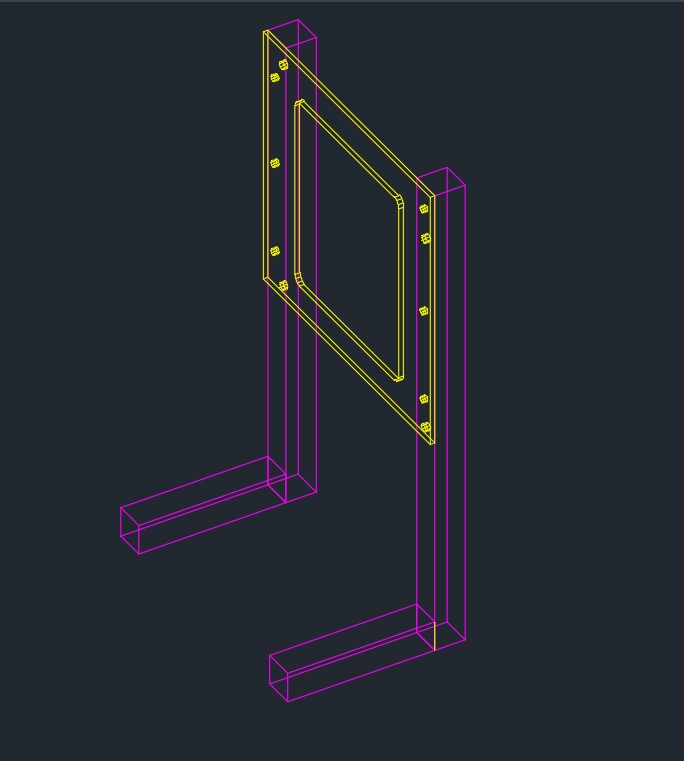

아래 도면대로 제작할 거예요.

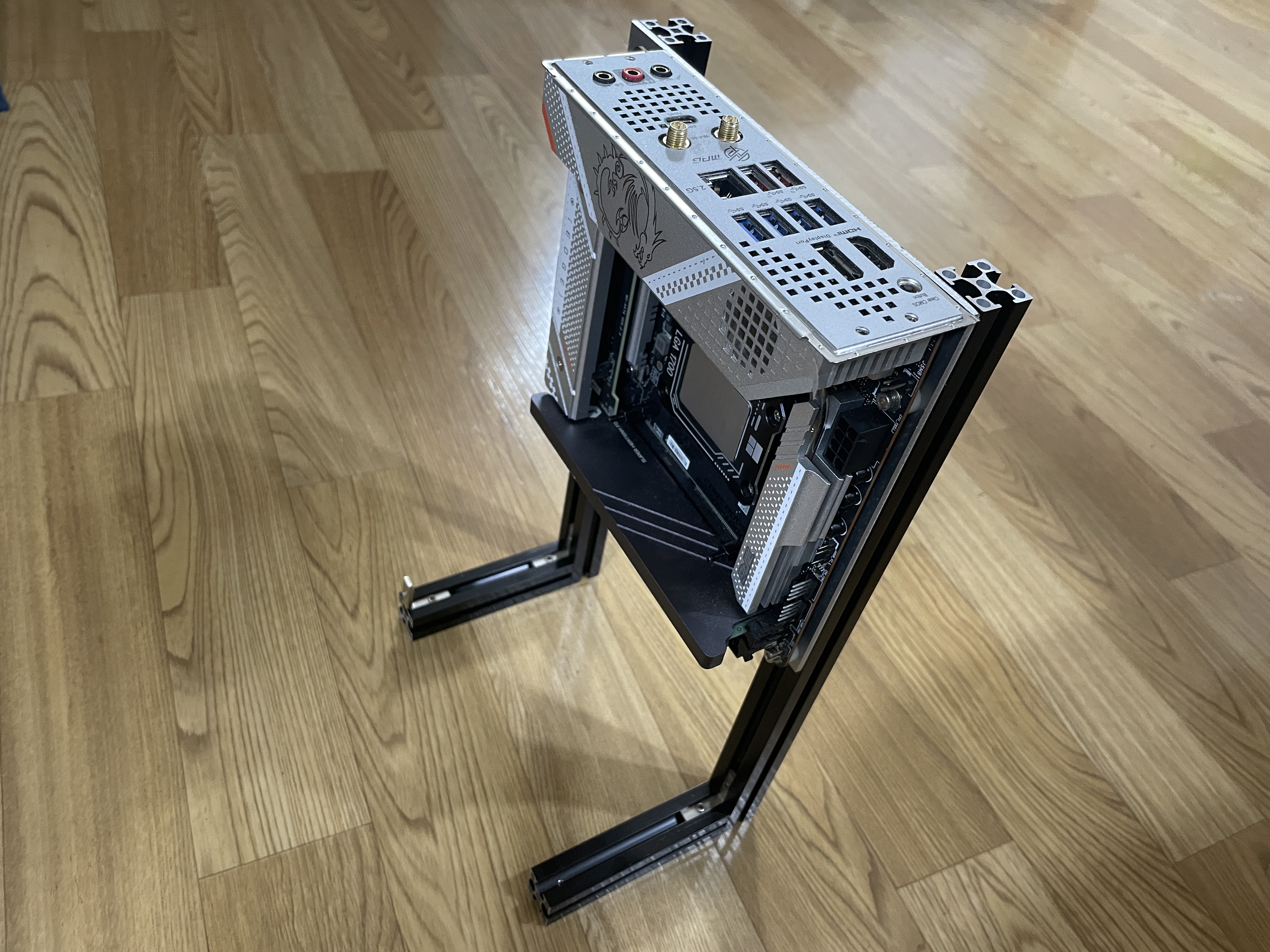

오른쪽은 실제로 메인보드를 장착한 사진입니다.

메인보드는 미니 ITX를 사용합니다. 나름 고성능으로 제작하려고 좋은 놈으로 골랐었던 제품입니다. 이전에 사용하던 PC를 부시고 다시 만드는 중입니다.

PC사양은 아래와 같습니다.



인텔 코어 i9-13세대 13900K (랩터레이크)

MSI MPG Z790I-EDGE-WIFI

ASUS DUAL 지포스 RTX 3060 O12G OC D6 12GB

삼성전자 DDR5-4800 32GB

삼성전자 PM9A1 M.2 NVMe SSD (512GB)



2년쯤 됐을까요? 13900K가 막 출시되었을 때 조립했던 사양입니다.

모든 부품을 장착한 구성도는 아래 그림과 같습니다.

커스텀 수냉 시스템을 장착하면서도 최대한 작게 만들려고 노력했어요.

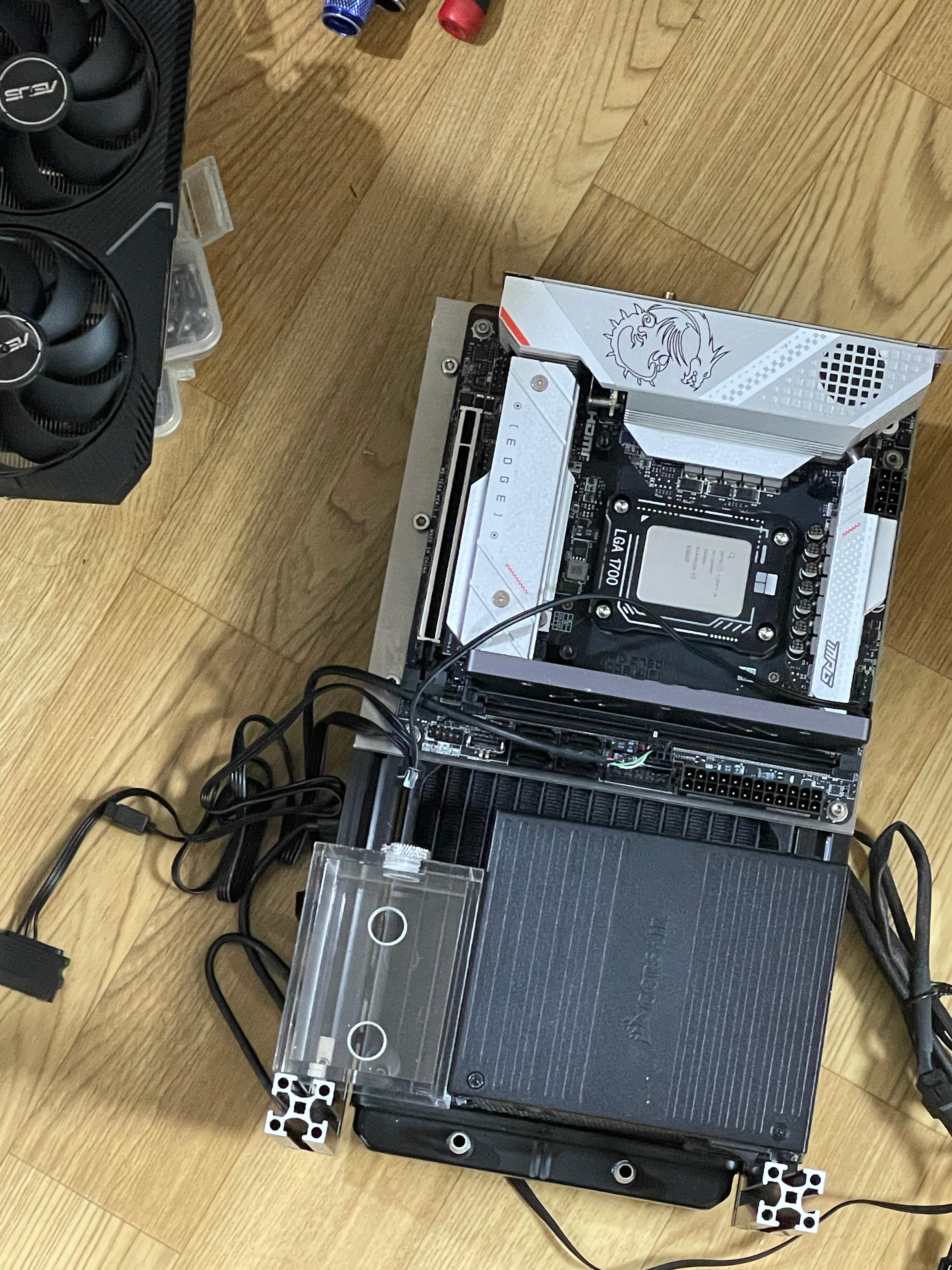

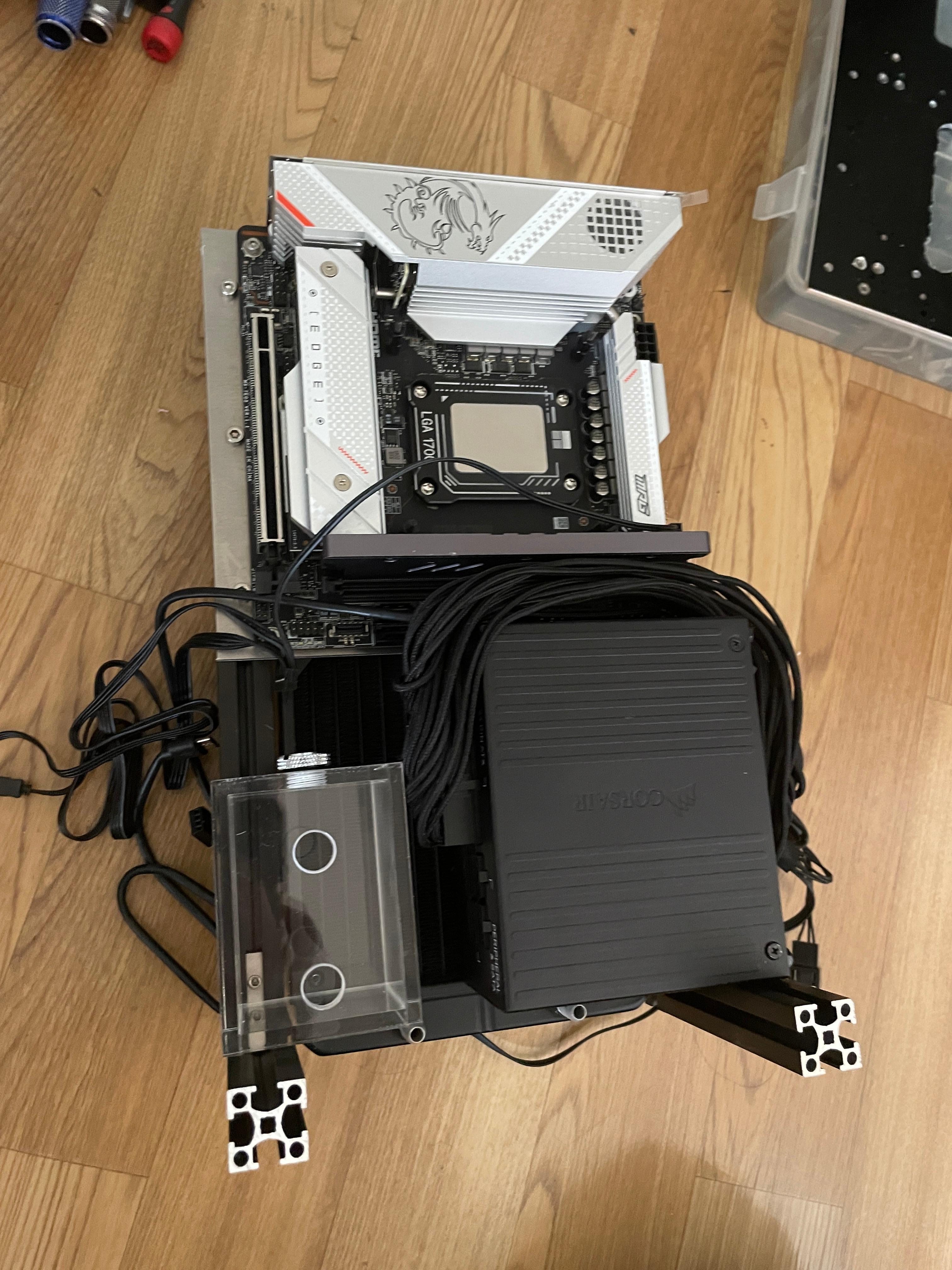

작게만 만들려고 하다 보니 부품 배치가 어렵네요. 파워서플라이를 세웠다가 눕혔다가... 고민 많이 했습니다.

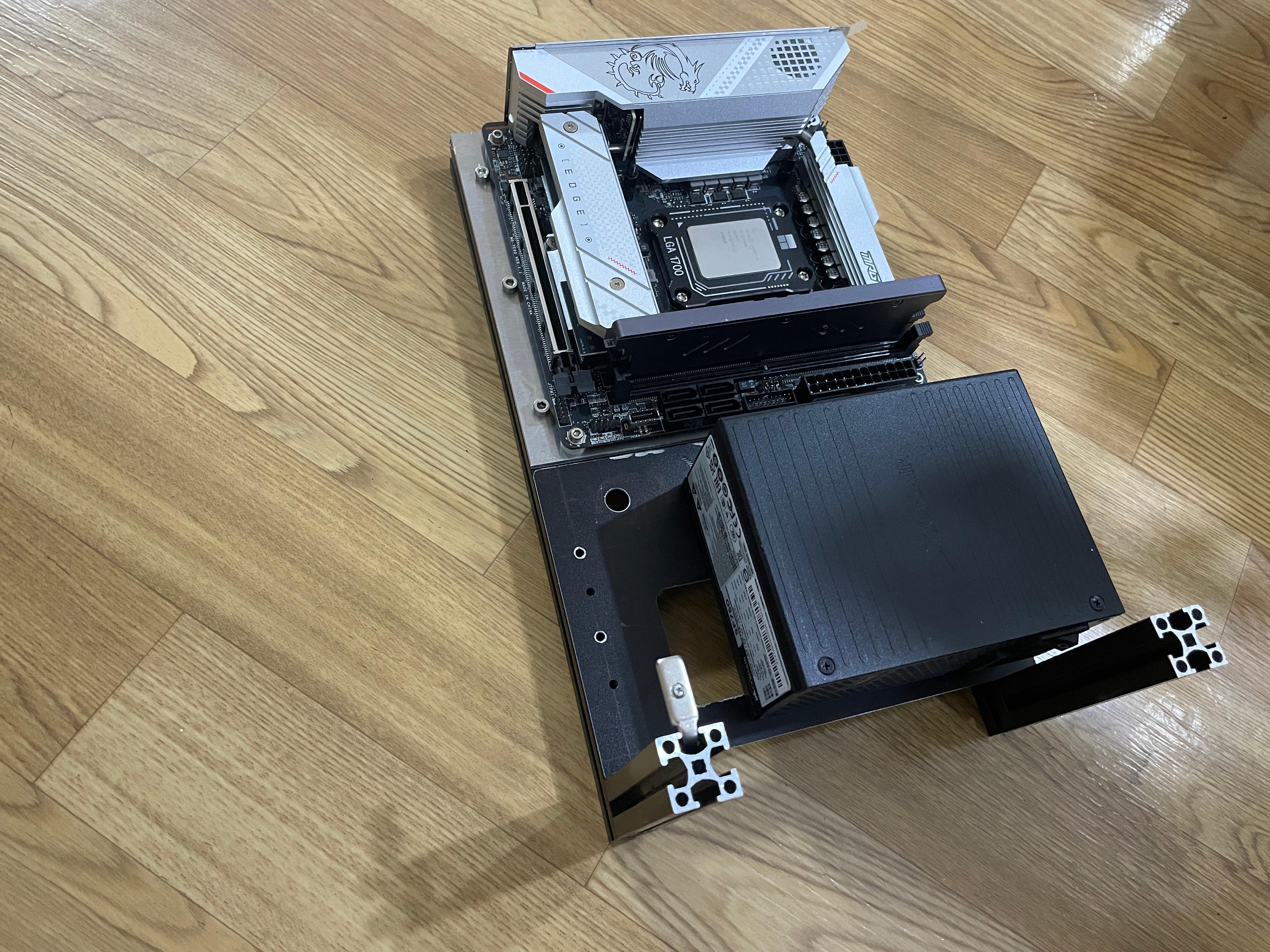

파워 서플라이를 프로파일에 장착하기 위해서는 알루미늄판을 또 가공해야 합니다.

매인보드 거치대는 캐드로 설계한 도면을 알루미늄 가공하는 업체에 맡겨서 커팅 구입했는데요. 파워서플라이 거치대는 그냥 아무 판때기나 찾아서 적당히 잘라 붙였어요.

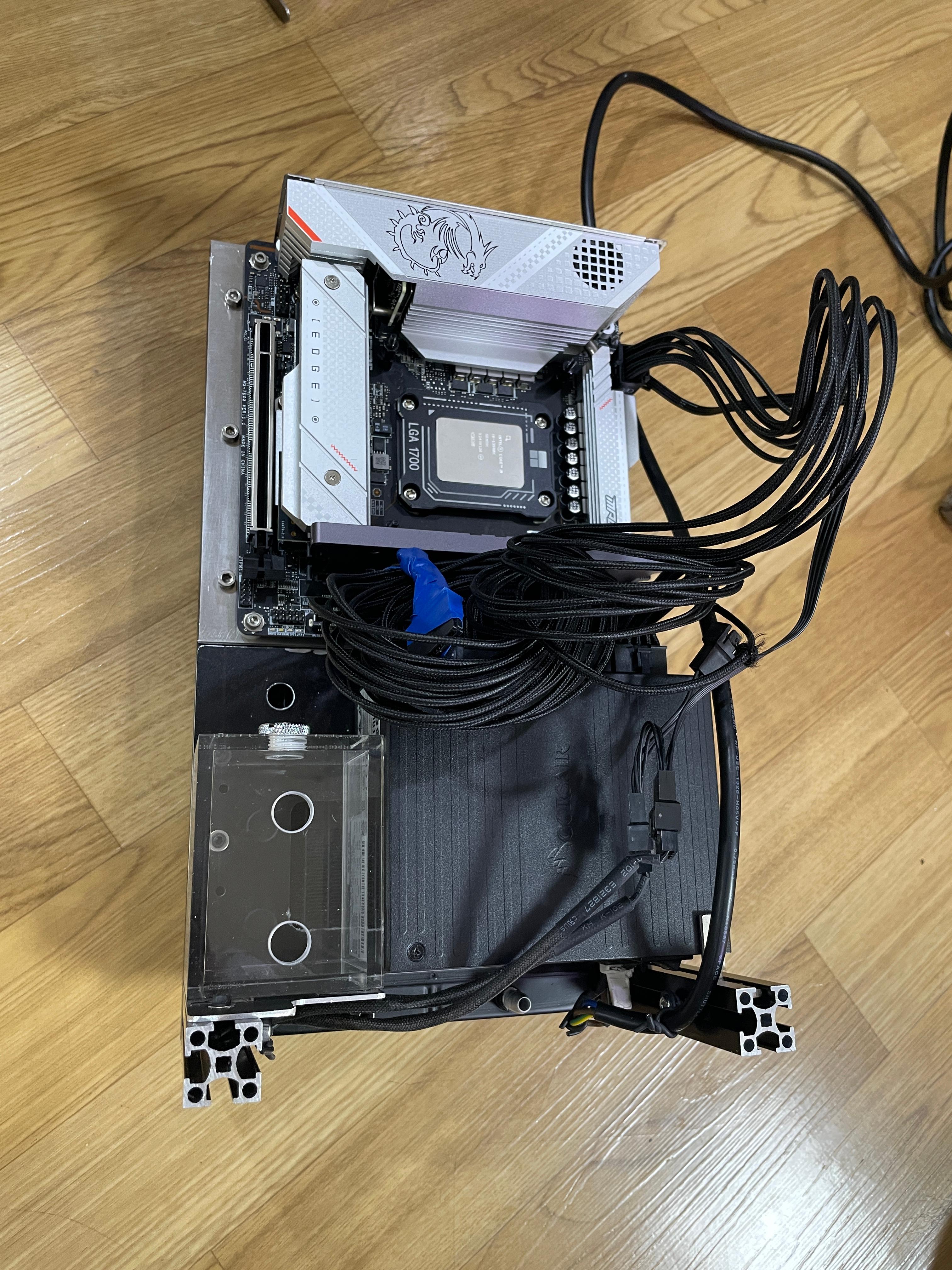

전원선이 지저분하네요.

다음 글은 'NZXT 일체형 수냉쿨러'의 호스를 분해한 부품들을 배치하고, 선정리도 해야 하고... 이어서 글 올릴게요.
